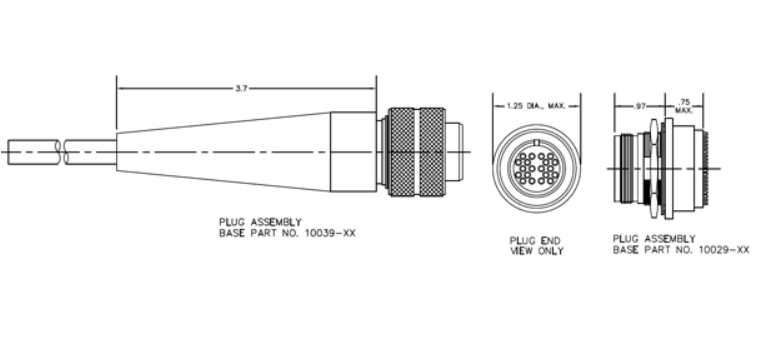

Connectronics 10039-XX UWC 系列 20 針插頭和插座組件
Connectronics 水下系列連接器在當今要求苛刻的水下互連應用中提供可靠的性能。它的關鍵水封接口、不銹鋼硬件和水封包覆成型提供了出色的水下環境保護。
直流 （DC） 工作電壓額定值 | 300 伏 |
最大電流 | 一個 7.5 |
環境壓力 | 0 至 500 psi |
環境溫度 | -10 至 +80 oC |
電氣測試條件 | 配接連接器經過 500 p.s.i. 的靜水壓力測試，以確保在現場的可靠性能。 |
連接器硬件材料 | 不銹鋼，型號 316，符合 QQ-S-763。鈍化 根據 QQ-P-35 |
插頭絕緣體材料 | 氯丁橡膠 |
插座絕緣體材料 | 玻璃填充環氧樹脂 |
電線/電纜材料 | 電纜：#22 AWG TPC 絞合導體，帶 PVC 絕緣，然后是鋁箔屏蔽和聚氨酯護套。插頭包覆成型： 聚氨酯橡膠。
電線：尺寸 #20 焊杯觸點設計用于容納高達 #20 AWG 的電線。 |
插座觸點材料 | 符合 MIL-C-39029 的適用部分 |
引腳觸點材料 | 半硬黃銅符合 QQ-B-626 標準，鍍金符合 MIL-G-45204 標準 |
O 形圈材料 | 丁腈橡膠 |
特征 | - O 形圈密封接口
- 300 VDC 工作電壓
- 溫度范圍 -10°C 至 +80°C
- 靜水壓測試高達 500 p.s.i.
- 模壓應力消除
- 不銹鋼五金件
- 接口在9和20針可用
- 可靠的性能
|
插座組件可以作為套件訂購，也可以用電線端接以滿足特定要求。插頭組件用電纜預端接。提供各種定制電纜配置。有關更多信息，請咨詢 connectronics。
Connectronics 還提供各種連接器，用于將水下組件連接到 PC 板跳線引腳和 I/O 設備。請咨詢工廠以獲取更多信息。 |
