直角棱鏡

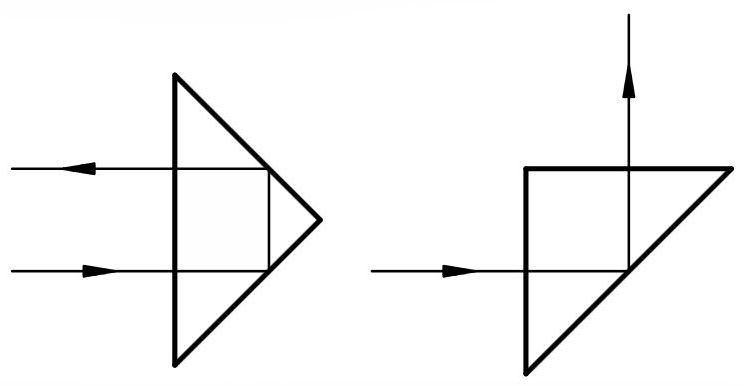

直角可用于將光束偏轉 180° 或 90°。

分光鏡立方體

分束鏡由兩個膠合的直角組成?棱鏡。其中一個棱鏡帶有部分反光的銀色 內表面的涂層。

這提供了在廣泛的 光譜范圍，并且對偏振的依賴性很小 的光。金屬涂層略微吸收。

外表面涂有寬帶增透膜 層。默認情況下，棱鏡在交付時無需安裝。

立方體可用于 400-700 nm 的波長范圍 和 600-900 nm。

在其中一個地面側面上，帶有分光鏡涂層的棱鏡由一條平行于內表面的線標記。 在另一側，指示具有指定棱柱光束偏差 （<2’） 的方向。的內部結構 立方體和涂層高度對稱。因此，使用方向對性能的影響很小。

K?sters 干涉雙棱柱

棱鏡由熔融石英 （Homosil） 制成，包括 兩個相同的膠合棱柱這些棱柱的角度是 30° – 60° – 90°.其中一個棱柱的長柱體是 涂有部分反射保護的銀層，用于 可見光譜范圍。

A K?sters 棱鏡產生兩個平行的輸出光束。它 允許簡單實現白光干涉儀?兩臂的光學長度完全相等。

光學在棱鏡方面有著廣泛的應用。典型用途是 光束。

已知的棱鏡類型眾多，對應于多種可能的用途。本目錄中列出的棱鏡僅代表 小選擇。其他類型可以根據客戶規格制造，質量相同。

下面介紹了一些用于表征棱鏡的一般參數。

形狀偏差

形狀偏差的容差定義了實際曲面相對于理想形狀（平面或 球體）。在光學中，公差通常以波長 λ 的單位（例如 λ/4）給出。將此規范轉換為長度 單位 必須知道參考波長 λ_裁判.本目錄中的規格參考波長 λ 的_裁判nm 除非另有說明（dh λ/10 entspricht 54,6 nM）。

指定形狀偏差的另一個參數是用于評估測量數據的方法。有了這個 考慮極值（峰谷，PV）的差值以及偏差的二次平均值 （均方根，RMS） 是常用的。要計算 PV 值，只有偏差最大的位置是 而 RMS 值表征整個表面的平均偏差。這兩個值都有其 使用動機。在本目錄中，除非另有說明，否則為 PV 偏差指定的值。雖然沒有通用的 PV 和 RMS 偏差之間的關系可以假設 RMS 偏差比 PV 值低一個系數 對于實踐中出現的大多數表面，為 3-5。例如，λ/10 （PV） 的值對應于 λ/30-λ/50 （RMS）。

本目錄中指定的形狀偏差對至少 90% 的面積（典型值 >95%）有效 元素。如果只使用較小部分的通光孔徑，則相應的形狀偏差將明顯降低。

微觀粗糙度

微觀粗糙度描述了表面的偏差，橫向尺寸是光波長或 較低（即典型值為 <1μm）。這些偏差主要是造成光散射的原因。

微觀粗糙度通常由二次平均 R 指定_q表面偏差。中使用的拋光技術 我們的工作室允許獲取 R 的值_q<1nm （典型值 R_q<0.5 納米）。

溫克爾費勒

棱鏡的效果在很大程度上取決于光學表面的正確方向。所需 準確性通常比起初預期的要復雜。特別是，必須考慮到公差的規范 一對棱柱表面之間的角度通常不夠。以一個簡單的直角棱柱為例，它的三個 拋光表面可能不垂直于公共基面，但會顯示輕微的傾斜。因此，延長的棱鏡 將具有（通常非常尖銳的）金字塔形狀。相應的角度偏差因此稱為金字塔 error 并影響 Prim 在某些應用程序中的功能。錐體誤差沒有被普遍的 45° 和 90° 角的公差。

這個例子表明，角度公差的指定需要仔細分析 一個棱柱。
