產品概述

CIBD-100 型是一種靜電、雙聚焦 90° 離子束偏轉器，由不同高度的同心圓柱板*組成。與標準圓柱形偏轉器相比，CIBD-100 設計不僅允許將入射平行光束聚焦在偏轉平面上，而且可以聚焦在正交方向上。我們設計的光學特性類似于球形電容器偏轉器的光學特性，同時制造起來更容易且更具成本效益。與我們的 QID-900 型相比，偏轉離子束所需的電壓降低了約 75%。換句話說，使用像 QID-900 這樣的四極離子偏轉器將離子束偏轉 90 度通常需要的電壓等于單電荷離子束的離子束加速電位的正負值。使用 CIBD-100 型時，所需的電壓大約為加速電位的正負 1/4。也可以關閉偏轉器，離子束可以通過其中一個彎曲偏轉板上的孔直接穿過組件。

標準型號 CIBD-100 安裝在標準的 8 英寸扁平三通真空室（型號 CIBD-100-H）中。

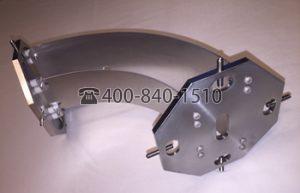

導流板尺寸

技術信息

建筑中使用的材料	鋁、不銹鋼、聚醚醚酮 （PEEK） 和陶瓷
光束能量范圍	標準作，1eV 至 40 keV
最大烘烤溫度	250°C
電源要求	偏轉板：兩個電源，0 至 + 10kV 和 0 至 – 10kV
饋通件	兩個高壓饋入件 SHV-10（額定值為 10kV）
