產品概述
QID-900 型在二維靜電四極子場*中以 90 度偏轉入射的正電荷或負離子束。四極子場使用組合圓形電極和勻場電極來產生雙曲線等電位。一組入口和出口 einzel 透鏡組件可校正離子束通過四極桿的任何 2 維聚焦。QID-900 型的一些可能應用包括：
- 合并離子-激光束實驗
- 合并離子中性束實驗
- 多光束線切換
- 從分子/原子/中性束流粒子中分離離子
- 離子與光子的分離
- 簇沉積和離子光譜
- 離子在 90 度、180 度或 270 度時的偏轉
- 能量過濾器

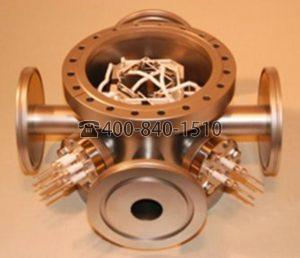

QID-900 型也可安裝在真空室中（QID-900-H 型）。
圖表
左上圖顯示了 1 keV H2O（左）和 N+2+離子束曲線在偏轉之前和偏轉 90 度后（右），使用 QID-900-H 型號。可視區域直徑為 19 毫米。使用帶有?E-2 型控制器的?G-2 型離子槍系統來生成離子束。使用?BOS-18 型光束觀測系統、BOS-18-OPT02-2122 型 CCD 相機和 IPS-1 型圖像處理系統對圖像進行記錄。
