產品概述

Beam Imaging Solutions HRBIS 系統使高分辨率光束成像成為可能。HRBIS 可用于測量離子、電子和中性光束的二維或三維強度分布。HRBIS 還可用于對 X 射線進行成像，用于針孔成像和光譜學等應用。

使用微通道板 （MCP） 和熒光屏組合創建圖像。熒光粉均勻沉積在相干光纖 （FO） 基板上，以便圖像可以通過光學傳輸到真空系統的外部進行分析。圖像使用一系列 FO 導管相干地傳輸到真空視口，在該視口中，圖像可以通過肉眼查看或使用 CID 或 CCD 相機系統進行記錄和處理。HRBIS 系統有許多不同的配置，以最好地滿足客戶的特定應用和預算。

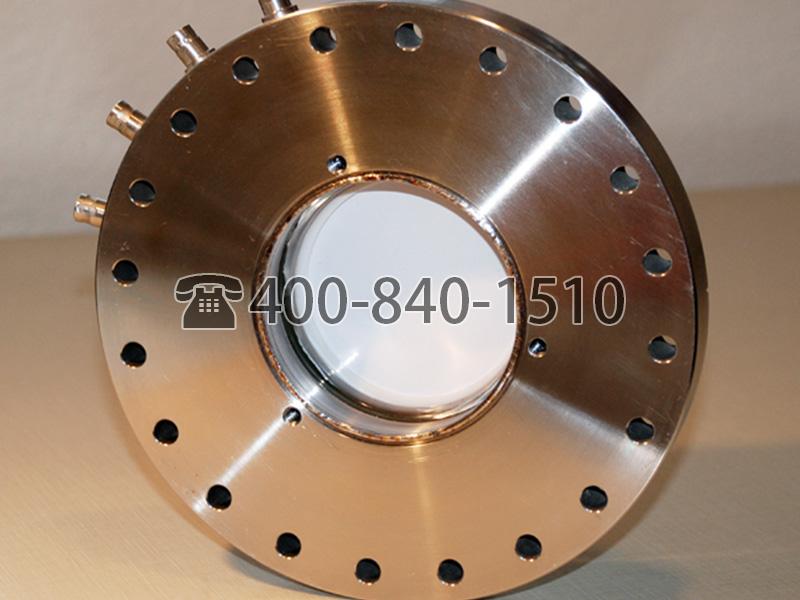

HRBIS-11000 型高分辨率光束成像系統如下所示。右圖顯示了 HRBIS 標配的相機轉接環。該環具有用于連接攝像機安裝系統的螺紋孔，所有可選攝像機系統均提供該孔。

HRBIS-11000 型高分辨率光束成像系統如下所示。右圖顯示了 HRBIS 標配的相機轉接環。該環具有用于連接攝像機安裝系統的螺紋孔，所有可選攝像機系統均提供該孔。

技術信息

系統配置

下面顯示的探頭、光纖導管和攝像系統都是可以互換的。通過指定適當的 HRBIS 型號，可以對系統進行自定義配置，以滿足您的特定系統要求（見上表）。

探頭相干光纖導管攝像系統
（帶 2.75“ Conflat?，光纖視口）（帶相機安裝系統）

1) HRBIS-1-PH???? 1) Solid Fiber-Optic   Rod (L=2", D=0.75")? 1) COHU 2600, Lens
2) HRBIS-2-PH?????2) Solid Fiber-Optic   Rod (L=3", D=0.75")??2) COHU 2700, Lens
3) HRBIS-3-PH?????3) Solid Fiber-Optic   Rod (L=4", D=0.75")??3) CIDTEC 3710D, Lens
4) HRBIS-4-PH?????4) Flexible   Fiber-optic bundle, (60 cm)???4) CIDTEC 3710D, FO FP
??????????????????CR Custom Rod Length????????????????????????5) Sony XCD-U100, FO FP
??????????????????CC Custom Cable Length??????????????????????6) Sony XCG-SX97E,FO FP
??????????????????????????????????????????????????????????????7) Custom,Customer Spec.

HRBIS 系統由三個基本組件組成：

1） 裝有 MCP 和熒光屏的 HRBIS?探頭;
2）?光纖導管，將圖像從探頭光學傳輸到光纖真空饋通;
以及 3） 用于圖像數字讀數的攝像系統。下面將詳細介紹這些組件。

探頭

探頭規格

探頭 – 可選配置

• 探頭提供單 MCP（標準）或雙 MCP（V 形）配置，以提高增益。MCP 是成像級的，可在 MCP 輸入面上提供可選涂層。涂層包括 CsI、CuI、MgF2、MgO、KBr、Cu 和 Au。
• 熒光屏標配 P-43 熒光粉和導電鋁涂層。可根據特殊要求提供其他熒光粉，以及涂層下的銦錫氧化物 （ITO）。當需要較低的電子加速電壓時，通常使用 ITO 篩網，但量子產率可能低于鍍鋁篩網。
• 探針頭還能夠使用直徑為 1/8 英寸（3 毫米）的陶瓷安裝桿安裝各種孔徑、狹縫、透鏡、針孔、濾光片和網格。Beam Imaging Solutions 提供少量網格，可安裝在探頭前方，用于電子抑制、光束衰減和光束加速等應用。HRBIS 系統提供 2 3/4“ （DN35） 平面?法蘭上的 4 端子高壓饋通件，用于熒光屏和 MCP 電壓應用。

Fiber-Optic Conduits

• 圖像通過兩種類型的 FO 導管之一從探頭光學傳輸到 2 3/4“ （DN35） 扁平? FO 真空視口。然后可以使用 CCD/CID 相機將圖像記錄在真空室的外部（請參閱下面的 CCD 和 CID 相機選項）。
• 導管由一根 60 厘米長、10 毫米 x 8 毫米的矩形 FO 電纜（遠程系統）或直徑 19 毫米的實心 FO 桿（標準系統）組成，有多種長度可供選擇。兩種導管類型都一端連接到 HRBIS 探頭，另一端連接到 FO 視口。帶有柔性 FO 電纜的遠程系統特別適用于在真空室內深處對粒子束進行成像，因為粒子束無法帶到真空端口進行成像。
• 60 厘米的長度是標準長度，但也可根據要求提供其他長度。當光束可以靠近真空端口進行成像時，通常使用帶有實心 FO 棒的標準系統。
• FO 棒有多種長度可供選擇，以便在適應客戶的特定應用時提供更大的靈活性。

CCD 和 CID 相機選項

可選的 CCD 和 CID 相機讀出系統可用于所有 HRBIS 系統。所有相機均配有鏡頭、視頻監視器和安裝系統，用于對 FO 視窗進行成像。CIDTEC 3710D 還提供直接連接到相機傳感器的光纖面板 （FOFP）。然后將相機傳感器安裝在一個特殊的外殼中，以便它們可以直接與 FO 視口配合。這種直接 FO 耦合方法可確保盡可能高的分辨率和增益。攝像機可以連接到視頻監視器以實時觀察圖像，也可以連接到視頻圖像采集卡，以便以后存儲和分析圖像。Beam Imaging Solutions 提供可選的圖像處理系統 （IPS），其中包括視頻監視器、圖像采集卡、電纜和軟件。Beam Imaging Solutions 現在提供帶光纖面板的?Sony XCD-U100 （IEEE1394.b）?和?Sony XCG-SX97E （GIGE）?相機。請聯系 Beam Imaging Solutions 了解更多信息。

CCD/CID 相機規格

尺寸

HRBIS 標準系統（光纖棒狀導管）

尺寸（使用可選的 CIDTEC 3710D 相機顯示）

* 型號 X 描述符決定了 MCP 和熒光粉濾網選項（參見網頁頂部的訂購信息表）。

HRBIS 遠程系統（柔性光纖電纜）

尺寸
