美國 Beam Imaging Solutions,速度過濾器,Model 300,速度濾波器

300 型

速度過濾器是一個小型工具，由一個電磁鐵和一對靜電偏轉板組成。它具有幾個功能，使其成為質譜學中非常有價值的工具。

產品概述

Colutron 型速度過濾器是一種 E x B 型“維恩過濾器”，由一個電磁鐵和一對靜電偏轉板組成。使用電磁鐵代替更傳統的永磁體設計可以提高過濾器的多功能性和可調節性。標準維恩濾波器固有的聚焦特性也被速度濾波器通過適當偏置的保護環電極所克服。這些電極保護電場免受磁極片的影響，并且還允許對電場進行整形以實現聚焦和非聚焦配置。電場板安裝在磁極之間，以產生垂直于磁場 B 的電場 E（交叉的 E 和 B 場）。300 型（如下圖所示）長 4.4 英寸，寬 3.5 英寸。600 型和 600-B 型相似，只是總長度為 9.10 英寸，寬度為 4.40 英寸。在大多數情況下，帶電束流的速度?v?= （2qV/m）1/2 是通過加速質量為 m 的粒子，并在恒定電勢 V 上充電 q 獲得的。束流中的不同質量將被濾波器分散，因為它們具有不同的速度。該濾光片分散質量的能力使其成為質譜學中的卓越工具，其一些主要特點是：

  • 直線系統
  • 電磁鐵設計
  • 可調節的色散和聚焦能力
  • 體積小;與扇形磁體分析儀相比，重量和尺寸減小了 50 倍。
  • 過濾器還將同時為負粒子和正粒子選擇相同的速度。

技術信息

長度 （a）0.076 米（3 英寸）
最大電場 （E）225V 時為 12,500 V/m
加速電壓 （V）10eV 至 10keV
最大磁場 （B）1,100 高斯
分辨率 （M/D M）~200
光束孔徑1.91 厘米 x 1.91 厘米
最大磁力30 瓦
重量 （lbs./kg）12/5.5
真空范圍-Torr1E-7
最大烘烤溫度 （C）100
電場（水平偏轉板）350V，120mA
磁鐵9.5V，3A



速度過濾器通常作為非聚焦裝置運行。然而，通過稍微調整一個或兩個保護環電位計（GR-3-6 型控制單元的天平或中間墊片），濾光片就會變成一個柱面透鏡。當需要目標的線圖像時，通常會使用此功能。過濾器的功能由以下公式確定：
公式

D = the dispersion in meters between the masses M and (M - ?M), and?M = 2 q V [B/E]2
where
M = ??? the mass (mass number) which is passing through the filter undeflected and collected on the target
a =????? the length of the filter (meters)
l??=????? the drift distance from the center of the filter to target (drift distance in meters)
E?=????? the electric field strength in V/m
V =????? the acceleration voltage of ion energy (Joules)
B =????? the magnetic field strength (Tesla)
q =????? the ionic charge
M/?M = ??maximum mass resolution; ?M=the full width at half maximum intensity

300 型速度過濾器是不可烘烤的，可用于壓力低至 1 x 10 的真空系統-7Torr。

Velocity Filter 規格
300 型600 型型號 600-B
長度 （a）0.076 米（3 英寸）0.152 米（6 英寸）0.152 米（6 英寸）
最大電場 （E）225V 時為 12,500 V/m300V 時為 16,800 V/m300V 時為 16,800 V/m
加速電壓 （V）10eV 至 10keV10eV 至 10keV10eV 至 10keV
最大磁場 （B）1,100 高斯1,100 高斯3,000 高斯
分辨率 （M/D M）~200~400~400
光束孔徑1.91 厘米 x 1.91 厘米1.78 厘米 x 1.78 厘米1.78 厘米 x 1.68 厘米
最大磁力30 瓦30 瓦400 瓦
重量 （lbs./kg）12/5.521/9.520/9
真空范圍-Torr10-710-710-9
最大烘烤溫度 （C）100°100°200°



電源要求
300 型600 型型號 600-B
電場
（水平偏轉板）		350V，120mA350V，120mA350V，120mA
磁鐵9.5V，3A9.5V，3A28V，14A

注意：
600-B 型的磁線圈封裝在不銹鋼護套中，用于液體冷卻。請僅使用臭氧安全制冷劑（如 Dupont R-134a 或煤油）進行冷卻。BIS 推薦使用 R-134a 制冷劑的 CU-1 型冷卻裝置。不要用水。冷卻速率為 0.5 升/分鐘。

簡單質譜

H 系列速度濾波器

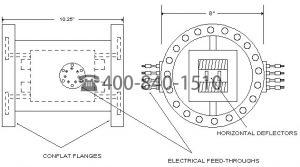

BIS 還提供安裝在真空外殼（300-H、600-H 和 600-B-H）中的速度過濾器。600-H 型如上所示。600-B-H 型的尺寸與 600-H 相同，也具有圖中未顯示的磁線圈的冷卻連接。300-H 型的總長度為 6.750 英寸，而不是如圖所示的 10.25 英寸。此外，饋入口位于兩個內徑為 6 英寸的可旋轉 8 英寸同平法蘭之間。
