離子槍控制器
Beam Imaging Solutions （BIS）?為 G-1 和 G-2 型離子槍系統提供控制單元。這些分別是離子槍型號 G-1 和 G-2 的型號 E-1 和 E-2。由于離子槍可以使用傳統的 Colutron 型燈絲源（型號 DCIS-100）或 Beam Imaging Solutions?RFIS-100?離子源，因此可以使用單獨的可互換離子源電源。
產品概述
Beam Imaging Solutions （BIS）?為 G-1 和 G-2 型離子槍系統提供控制單元。這些分別是離子槍型號 G-1 和 G-2 的型號 E-1 和 E-2。由于離子槍可以使用傳統的 Colutron 型燈絲源（型號 DCIS-100）或 Beam Imaging Solutions?RFIS-100?離子源，因此可以使用單獨的可互換離子源電源。

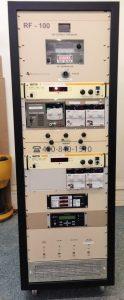

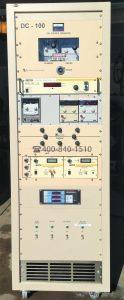

如果使用 DCIS-100 離子源，則 E 系列控制器應與 DC-100 型電源系統一起訂購。對于 RFIS-100 射頻離子源，E 系列控制器與 RF-100 電源一起訂購。電源安裝在有機玻璃外殼內，因此它們可以浮動至 20kV。
技術信息
| E-1/E-2 型和 E-1-D/E-2-D 型離子槍控制器規格 | E-1 型和 E-1-D 型控制器分別與 G-1 型和 G-2 型離子槍系統一起使用 |
|---|---|
| 直流離子源 | Colutron 燈絲源型號 DCIS-100（陶瓷）和 DCIS-100-Q（石英） |
| 離子源 | 燈絲 35 V – 20 A，陽極 0 – 160 V，0.4 A，CU-1 型冷卻裝置 （R-134a） |
| 射頻離子源 | 型號 RFIS-100 |
| 射頻發生器 | 600 瓦，13.56 兆赫 |
| 隔離變壓器（離子源電源） | 10千瓦 |
| 重點供應： | 10kV，3mA |
| Velocity Filter Magnet | 35V、20A（型號 E-2、E-2-D）、型號 G-2、型號 G-2-D |
| 速度過濾器水平偏轉 | 350V，0.2A |
| 速度濾波器垂直偏轉 | 250 伏，0.25 安培 |
| 加速供應 | 1kV、10mA、10mV 紋波、浮動輸出 |
| 光束能源供應 | 1kV、10mA、10mV 紋波、可逆輸出 |
| 真空計控制器 | Terranova 型號 924A美國 Beam Imaging Solutions,離子槍控制器 |
