美國 Beam Imaging Solutions,離子束偏轉器,四極桿 QID-900,以 90 度偏轉入射的正電或帶負電的離子束。
Beam Imaging Solutions （BIS）?致力于為粒子和光子（UV、X 射線）光束提供新的創新成像解決方案，并提供廣泛的成像產品，以滿足您的特定應用和預算。
我們的產品范圍從獨立的熒光粉屏幕到具有 2D 和 3D 成像功能的高分辨率光束成像系統。Beam Imaging Solutions 還提供離子束設備，包括離子槍系統、離子源、離子束偏轉器、速度（維也納）過濾器、法拉第杯和減速器。
四極桿 QID-900
QID-900 型在二維靜電四極子場中以 90 度偏轉入射的正電或帶負電的離子束。
產品概述
QID-900 型在二維靜電四極子場*中以 90 度偏轉入射的正電荷或負離子束。四極子場使用組合圓形電極和勻場電極來產生雙曲線等電位。一組入口和出口 einzel 透鏡組件可校正離子束通過四極桿的任何 2 維聚焦。QID-900 型的一些可能應用包括：
- 合并離子-激光束實驗
- 合并離子中性束實驗
- 多光束線切換
- 從分子/原子/中性束流粒子中分離離子
- 離子與光子的分離
- 簇沉積和離子光譜
- 離子在 90 度、180 度或 270 度時的偏轉
- 能量過濾器

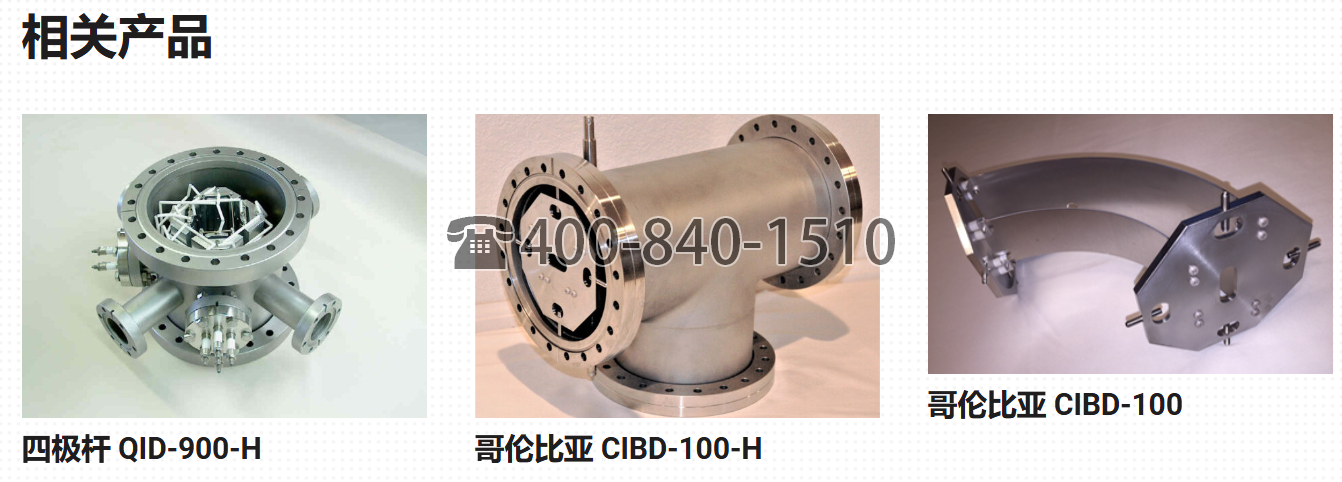

QID-900 型也可安裝在真空室中（QID-900-H 型）。
可根據要求提供 SIMION 3D 幾何文件。有關更多信息，請通過我們的聯系頁面與我們聯系。
* H. D. Zeeman，Rev. Sci. Instrum.48, (1079) 1977.
