- 集成?3D 傳感器 C6 系列

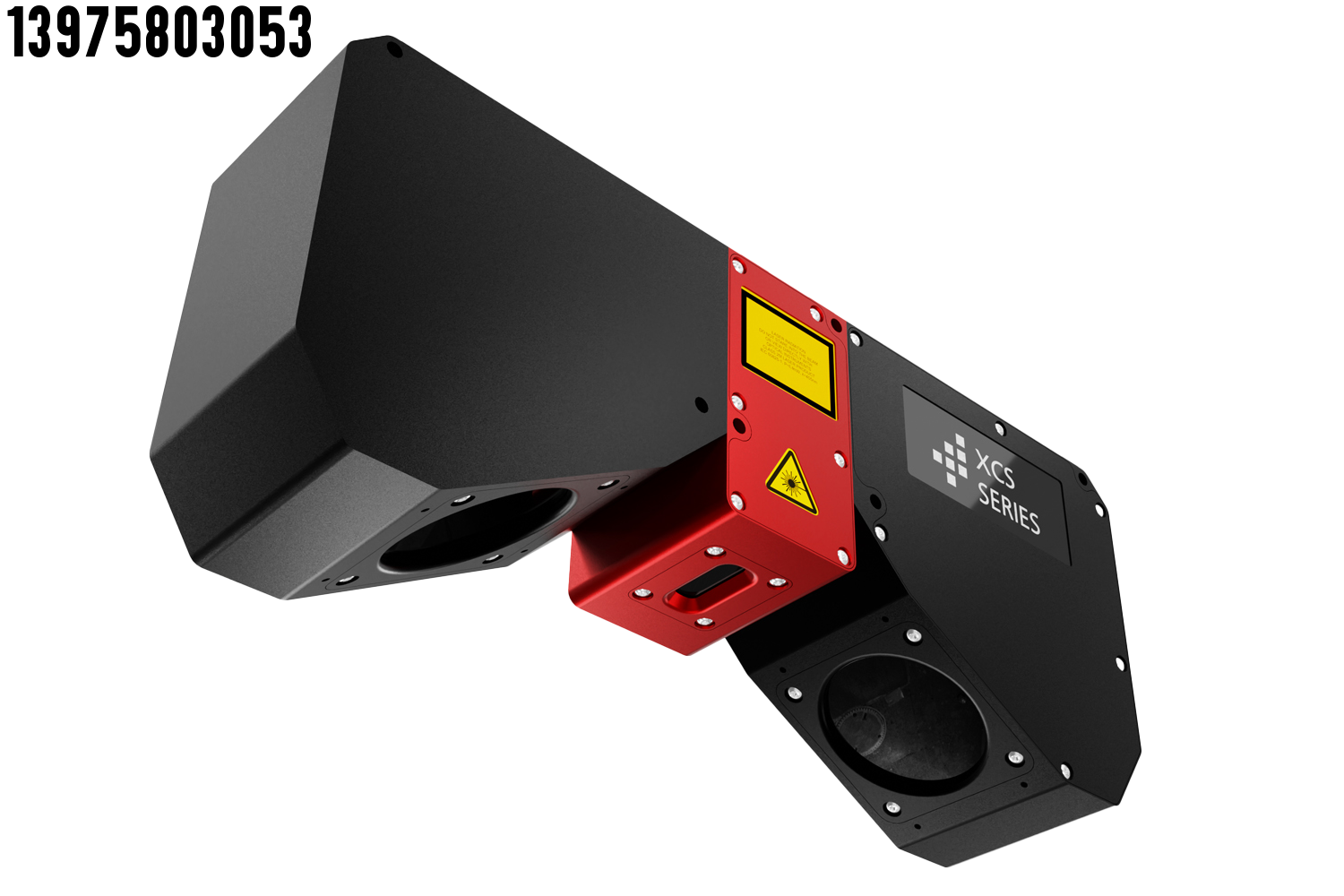

- 獨特的 3D 掃描結果，由于雙頭選項和極高的分辨率，無遮擋
- 高精度和可重復性，得益于高質量的激光線投影
- 無與倫比的光學分辨率，適用于電子檢測（例如 BGA 檢測），視場可達 53 mm
- 使用 3070 WARP 傳感器實現最高的檢測速度

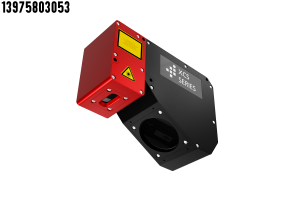

高精度 3D 傳感器
憑借 XCS 系列的新型 3D 傳感器，AT – Automation Technology 推出了一款特別適用于電子行業高性能應用的產品，該產品具有極高的精度和極高的速度。該傳感器的特點是優化的激光器，沿激光線的厚度均勻，從而保證精確檢測即使是最小的結構。這使得具有高重復性的高精度檢測應用成為可能，非常適合球柵陣列 （BGA） 等的檢測。創新的清潔光束功能可保護激光器免受外部干擾，并確保強度分布均勻，從而進一步提高可靠性。傳感器的雙頭選項消除了遮擋，3070 WARP 版本實現了高達 140 kHz 的輪廓速度，從而加快了數據分析速度并提高了效率。
應用推薦
- 電子和半導體
- 電動汽車和電池
- 汽車計量
- 工業自動化
- 焊接
- 藥品
- 木材
技術數據
所有 XCS 型號的一般技術數據
| 接口 | 千兆以太網 （1GigE） |
| 輸入 | 編碼器 A+、A -、B+、B -、Z+、Z-（TTL 電平） 兩個可自由配置的數字輸入（+5 至 +24 VDC） |
| 輸出 | 兩個可自由配置的數字輸出（+5 至 +24 VDC） |
| 電源 | 傳感器電源 +10 至 +24 VDC（最大 +27 VDC） 激光電源 +10 至 +24 VDC |
| 殼體 | 陽極氧化鋁 ， IP67 |
| 環境條件 | 采用 GenICam 的 GigE Vision |
| 振動/沖擊 | 抗振性（正弦）：DIN EN 60068-2-6：2008-10：2g，10-150 Hz 抗振性（隨機）：DIN EN 60068-2-64：2020-09：7g，10-500 Hz 抗沖擊性：DIN EN 60068-2-27：2010-02：15g，3ms |
| 標準 | GenICam、GigE Vision |
| 特征 | 自動 RegionTracking， 自動 RegionSearch， 多個區域， MultiPart， AutoStart， History Buffer， Multi-Slope， Multi-Peak， MultiPeak |
所有 XCS 型號的激光器規格
| 激光波長 | 405 納米 |
| 激光類 | 3R 系列 |
光學設置
| 3070 / 3070瓦 | 4090 | |
|---|---|---|
| 橫向分辨率 X | 0,0156 毫米 | 0,01301 毫米 |
| 高度分辨率 Z | 0.5 μm（帶 6 個亞像素） | 0.42 μm（帶 6 個子像素） |
| 工作距離 | 146 毫米 | 146 毫米 |
| 名義三角剖分角 | 28 ° | 28 ° |
| Profile Resolution | 每個配置文件 3072 像素 | 每個配置文件 4096 像素 |
| 最大輪廓速度 | 140 赫茲 | 140 赫茲 |
| Z 范圍近/遠 | 10 毫米 | 5 毫米 |
傳感器比較
| C6-1280 系列 | C6-2040 系列 | C6-3070 系列 | C6-3070W 系列 | C6-4090 系列 | |
|---|---|---|---|---|---|
| 傳感器類型 | CMOS | ||||
| 快門類型 | 全局快門 | ||||
| 分辨率 （H xV） | 1280 x 1024 像素 | 2048 x 1088 像素 | 3072 x 1020 像素 | 3072 x 1020 像素 | 4096 x 3072 像素 |
| 像素大小 | 6.6 微米 x 6.6 微米 | 5.5 微米 x 5.5 微米 | 6.6 微米 x 6.6 微米 | 6.6 微米 x 6.6 微米 | 5.5 微米 x 5.5 微米 |
| 傳感器尺寸 | 8,448 毫米 x 6,758 毫米 | 11,264 毫米 x 5,984 毫米 | 20,275 毫米 x 6,632 毫米 | 20,275 毫米 x 6,732 毫米 | 22,528 毫米 x 16,896 毫米 |
| 成像圈 | 10,82 毫米 | 12,75 毫米 | 21,37 毫米 | 21,37 毫米 | 28,16 毫米 |
| 傳感器格式 | 2/3″ | 2/3″ | 1,5″ | 1,5″ | 1,75″ |
| 功耗 | 最大 15 W | ||||
| ADC 分辨率 | 12 位 | 10 位 | 10 位 | 10 位 | 10 位 |
| 擴展的動態范圍 | 最高 90 dB，激活 Multi Slope Mode | ||||
| 掃描 3D 提取過程 | 最大值、TRSH、COG、FIR 峰值 | ||||
| 高動態范圍成像 | 多斜率模式 | ||||
| 3D 功能 | 多峰、多部分、區域跟蹤/搜索、自動啟動 | ||||
典型輪廓速度取決于傳感器行數 （Hz）*
| *內部值。實際可用的配置文件速度可能會受到 1 Gbit/s 接口的限制。 | C6-1280 系列 | C6-2040 系列 | C6-3070 系列 | C6-3070W 系列 | C6-4090 系列 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 傳感器行 | 具有 1280 像素的配置文件寬度 | 具有 688 像素配置文件寬度 | 傳感器行 | 傳感器行 | 傳感器行 | 傳感器行 | |||||
| 4 | 121130 | 172744 | 4 | 43478 | 6 | 66489 | 6 | 204918 | 4 | 24875 | |
| 8 | 84034 | 128388 | 8 | 18604 | 12 | 47846 | 12 | 176678 | 8 | 20352 | |
| 16 | 52114 | 84825 | 16 | 13289 | 24 | 30656 | 24 | 138504 | 16 | 14925 | |
| 32 | 29615 | 50533 | 32 | 8456 | 48 | 17838 | 48 | 96712 | 32 | 9733 | |
| 64 | 15893 | 27941 | 64 | 4895 | 96 | 9714 | 96 | 60314 | 64 | 5740 | |
| 128 | 8249 | 14751 | 128 | 2657 | 192 | 5083 | 192 | 34412 | 128 | 3153 | |
| 256 | 4204 | 7587 | 256 | 1388 | 384 | 2602 | 384 | 18512 | 256 | 1658 | |
| 512 | 2123 | 3849 | 512 | 710 | 768 | 1317 | 768 | 9621 | 512 | 851 | |
| 1024 | 1067 | 1938 | 1088 | 338 | 1020 | 994 | 1020 | 7315 | 1024 | 431 | |
| 3072 | 145 | ||||||||||
