- 集成?3D 傳感器 C6 系列
- 工廠校準的 3D 傳感器
- X-FOV 7 – 1290 mm 的多種型號可供選擇
- 提供四種不同的傳感器分辨率（1280、2040、3070、4090）
- 高工業防護等級 IP67
- 提供不同的激光器配置
- Z 級分辨率高達 0.1 μm

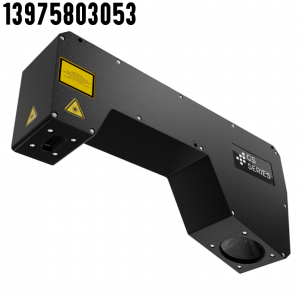

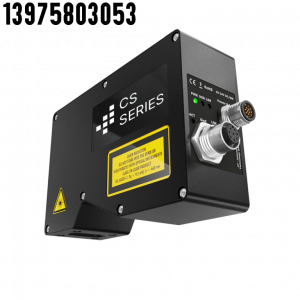

高性能 3D 傳感器
CS 傳感器系列為 3D 激光三角測量技術樹立了新標準，分辨率高達 4,096 像素，輪廓頻率高達 204 kHz，視場為 7 至 1300 mm。這些堅固耐用的傳感器具有 IP67 和 M12 防護等級，可實現可靠的電源和數據傳輸，并提供各種外殼尺寸。集成非常簡單，通過標準接口（如千兆以太網或 GenICam）進行。因此，CS 系列為要求苛刻的工業環境中的 OEM 客戶和最終用戶提供了強大、免維護的解決方案。
應用推薦
- 電子和半導體
- 電動汽車和電池
- 汽車計量
- 工業自動化
- 焊接
- 藥品
- 木材
技術數據
| 高動態范圍特性： | 多坡度模式 |
| 3D 算法： | 最大值、TRSH、COG、FIR 峰值 |
| 3D 掃描功能： | 自動區域跟蹤、自動區域搜索、多個區域、AutoStart |
| 連接 | 17 針， M12 電源 I/O
8pin， M12 以太網 |
| 數據接口 | 千兆以太網 （1Gbit/s） |
| 標準 | 采用 GenICam 的 GigE Vision |
| 溫度 | 作 0°C 至 +40°C
儲存 -20°C 至 +80°C |
| 防護等級 | IP67 防護等級 |
電氣規格
| 功耗 | 最大 15 W |
| 電源傳感器 | 10-24 V DC（最大 27 V DC） |
| 電源激光器 | 10-24 伏直流 |
I/O 規格
| 數字輸入： | 2 個電氣隔離輸入，+5V 至 +24V DC |
| 數字輸出： | 2 個電氣隔離輸出，+5 至 +24V DC（最大 100 mA） |
| 編碼器/旋轉變壓器輸入： | A+、A-、B+、B-、Z+、Z- |
| 高速三路 RS-422 接收器 |
| 最大輸入電壓 +5V DC（TTL 電平） |
傳感器比較
傳感器比較
| C6-1280 系列 | C6-2040 系列 | C6-3070 系列 | C6-3070W 系列 | C6-4090 系列 |
|---|
| 傳感器類型 | CMOS |
| 快門類型 | 全局快門 |
| 分辨率 （H xV） | 1280 x 1024 像素 | 2048 x 1088 像素 | 3072 x 1020 像素 | 3072 x 1020 像素 | 4096 x 3072 像素 |
| 像素大小 | 6.6 微米 x 6.6 微米 | 5.5 微米 x 5.5 微米 | 6.6 微米 x 6.6 微米 | 6.6 微米 x 6.6 微米 | 5.5 微米 x 5.5 微米 |
| 傳感器尺寸 | 8,448 毫米 x 6,758 毫米 | 11,264 毫米 x 5,984 毫米 | 20,275 毫米 x 6,632 毫米 | 20,275 毫米 x 6,732 毫米 | 22,528 毫米 x 16,896 毫米 |
| 成像圈 | 10,82 毫米 | 12,75 毫米 | 21,37 毫米 | 21,37 毫米 | 28,16 毫米 |
| 傳感器格式 | 2/3″ | 2/3″ | 1,5″ | 1,5″ | 1,75″ |
| 功耗 | 最大 15 W | | | | |
| ADC 分辨率 | 12 位 | 10 位 | 10 位 | 10 位 | 10 位 |
| 擴展的動態范圍 | 最高 90 dB，激活 Multi Slope Mode |
| 掃描 3D 提取過程 | 最大值、TRSH、COG、FIR 峰值 |
| 高動態范圍成像 | 多斜率模式 |
| 3D 功能 | 多峰、多部分、區域跟蹤/搜索、自動啟動 |
典型輪廓速度取決于傳感器行數 （Hz）*
| *內部值。實際可用的配置文件速度可能會受到 1 Gbit/s 接口的限制。 | C6-1280 系列 | C6-2040 系列 | C6-3070 系列 | C6-3070W 系列 | C6-4090 系列 |
|---|
| 傳感器行 | 具有 1280 像素的配置文件寬度 | 具有 688 像素配置文件寬度 | 傳感器行 | | 傳感器行 | | 傳感器行 | | 傳感器行 | |
|---|
| 4 | 121130 | 172744 | 4 | 43478 | 6 | 66489 | 6 | 204918 | 4 | 24875 |
| 8 | 84034 | 128388 | 8 | 18604 | 12 | 47846 | 12 | 176678 | 8 | 20352 |
| 16 | 52114 | 84825 | 16 | 13289 | 24 | 30656 | 24 | 138504 | 16 | 14925 |
| 32 | 29615 | 50533 | 32 | 8456 | 48 | 17838 | 48 | 96712 | 32 | 9733 |
| 64 | 15893 | 27941 | 64 | 4895 | 96 | 9714 | 96 | 60314 | 64 | 5740 |
| 128 | 8249 | 14751 | 128 | 2657 | 192 | 5083 | 192 | 34412 | 128 | 3153 |
| 256 | 4204 | 7587 | 256 | 1388 | 384 | 2602 | 384 | 18512 | 256 | 1658 |
| 512 | 2123 | 3849 | 512 | 710 | 768 | 1317 | 768 | 9621 | 512 | 851 |
| 1024 | 1067 | 1938 | 1088 | 338 | 1020 | 994 | 1020 | 7315 | 1024 | 431 |
| | | | | | | | | 3072 | 145 |
技術圖紙
