使用Adamczewski顯示模塊通過總線連接遠程可視化、記錄和操作（參數化），或直接插入基本單元。
用于DIN導軌設備的操作模塊
AD-VARIOCONTROL, AD-VARIOCONNECT
產品介紹
可拆卸的控制模塊AD-VarioControl用于顯示具有相關接口的基本設備（變送器、隔離放大器等）的測量值。插入后，即使在基本設備運行期間也可以無限制地進行，基本設備將自動讀取并顯示相應的測量值。除了顯示功能外，還可以訪問基本設備的參數和控制器功能。參數設置可以使用備份功能加載到控制面板，并可以在相同類型的不同基本設備上進行恢復。 建立變送器通常只在設備的操作周期內需要一次，因此并不需要為每個設備永久性地配置顯示和操作元素。通過將AD-VarioControl與兼容的基礎設備配合使用，可以省去每個單獨設備上的操作元素和顯示器。這樣，安裝的設備是防篡改且更具成本效益的。 AD-VarioConnect具有通過RS485的Modbus-RTU協議的現場總線接口。通過這個接口，可以獲取基本單元的所有測量值。
產品參數
| Display | |
|---|---|
| Type | LCD graphic |
| Dimensions (WxH) | 18×13 mm |
| Resolution | 42X56 Pixel |
| Lighting | RGB |
| Operation | |
| Type | 3 short-stroke keys |
| RS485 Bus (Varioconnect) | |
| Protocol | Modbus-RTU |
| Data format (default) | 19200, e, 8, 1 |
| Max. bus users | 32 |
| Bus termination | 120 ohms both sides at the end |
| Max. length of bus | 500 m (no stubs) |
| Cable | Twisted and shielded |
| Supply | |
| Supply voltage | 5 DC |
| Max. power consumption | 0,2 W |
| Housing | |
| Dimensions (WxHxD) | 20x86x14 mm |
| Dimensions with clamp | 20x95x14 mm |
| Type of protection | IP 20 |
| Weight | 20 g |
| Environmental conditions | |
| Ambient temperature | -10 … 50 °C |
| Storage and transport | -10 … 70 °C (no condensation) |
| EMC | |
| Product family standard | EN 61326-1 |
| Emitted interference | EN 55011, CISPR11 Cl. B, Gr. 1 |
| Electrical safety requirements | |
| Product family standard | EN 61010-1 |
| Galvanic isolation, test voltages (VarioConnect) | |
| RS485-bus to basic device | 1,5 kV |
用于面板安裝的控制模塊

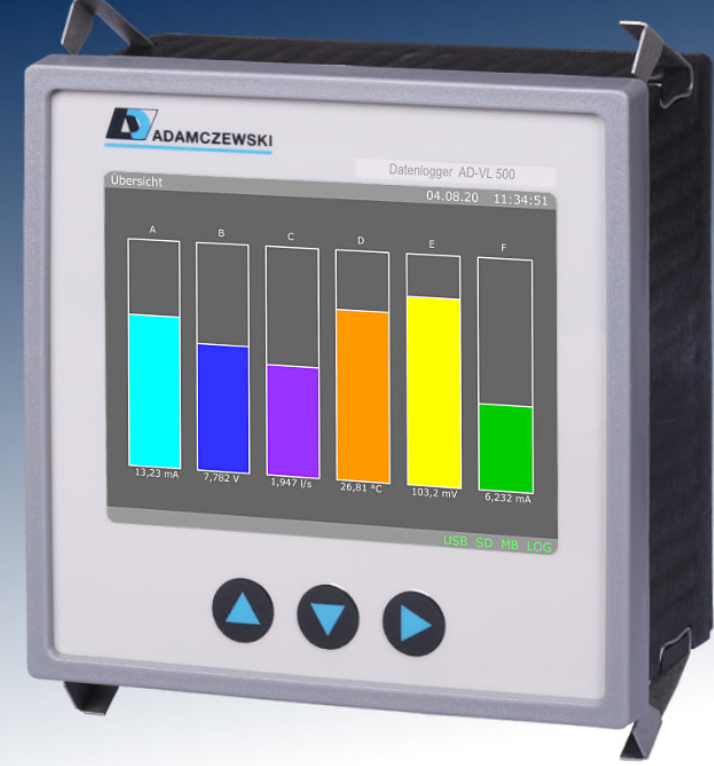

AD-VL 500 FE
產品介紹
AD-VL 500 FE監視模塊是一款用于面板安裝的顯示單元和數據記錄儀。它具有多達8個模擬標準信號輸入。輸入可以配置為電流或電壓輸入。通過可調的開關閾值，可以同時從模擬信號中導出計數器值。可以進行具有自定義單位的標度測量值顯示。顯示通過可自由配置的顯示元素完成，例如數字顯示、條形圖、時序圖、拖動指針、LED等。該單元提供預定義的標準顯示窗口。所有信號可以周期性地記錄在單元自己的內存中。記錄的數據存儲為內部微型SD卡上的每日文件。可以隨時使用USB存儲設備檢索記錄的數據，或通過網絡接口下載。可以通過網絡接口的集成Web服務器或通過配置軟件AD-Studio進行配置。配置軟件可以在ADAMCZEWSKI網站免費獲取。各種接口（RS485/LAN）使得輕松將設備集成到自己的數據網絡中，以便實時讀取測量數據。
產品參數
| Current inputs | |
|---|---|
| Range | 0 … 20 mA |
| Resolution | 14 bit |
| Input resistance | 50 Ohm |
| Voltage inputs | |
| Range | 0 … 10 V |
| Resolution | 14 bit |
| Input resistance | 100 kOhm |
| Counter | |
| Range | 0 … 20 mA; 0 … 10 … 24 V |
| Input resistance | I: 50 Ohm; U: 100 kOhm |
| Frequency | < 0,5 Hz |
| Supply | |
| Supply voltage | 20 … 253 V DC |
| Supply voltage | 50 … 253 V AC |
| Max. power consumption | 3,0W / 5,0VA |
| Housing | |
| Dimensions (WxHxD) | 96x96x63 mm |
| Front panel cut out | 92×92 mm |
| Protection class panel | IP 54 |
| Protection class connection | IP 20 |
| Connection method | Detachable terminal clamp |
| Manner of fastening | Panel-mount-case |
| Weight | 250 g |
| Environmental conditions | |
| Ambient temperature | -10 … 50 °C |
| Storage and transport | -10 … 70 °C (no condensation) |
| Pollution degree | 2 |
| EMC | |
| Product family standard | EN 61326-1 |
| Emitted interference | EN 55011, CISPR11 Cl. B, Gr. 1 |
| Electrical safety requirements | |
| Product family standard | EN 61010-1 |
| RS485-interface | |
| Connection | 3-pole socket 3.81mm |
| Standard | RS-485 |
| Protocol | Modbus-RTU |
| Function | Konfiguration, Modbus-Slave |
| Max. length of bus | 100m – twisted, shielded cable |
| Bus termination | 120 Ohm (both sites of the bus) |
| Configuration interface | |
| Connection | 3.5mm jack socket |
| Standard | AD-PC (UART), proprietary |
| Function | Configuration |
| Network interface | |
| Connection | RJ45 socket |
| Standard | Ethernet, 10/100 Mbit/s |
| Protocol | HTTP, Modbus-TCP |
| Function | Web server, configuration, download |
| USB interface | |
| Connection | Type A socket for USB stick |
| Standard | USB 1.0, 2.0 |
| Function | Data transfer |
| Display | |
| Type | 3,5 TFT |
| Resolution | 320×240 Pixel |
| Operation | |
| Type | 3 short-stroke keys |
| Data logger | |
| Internal memory size | 2 GB |
| Internal storage medium | μSD, single level cell |
| Sampling interval | 1s … ~18h |
| Max. channels | 32 |
| Data format | *.csv (Text) |
顯示和記錄模擬標準信號

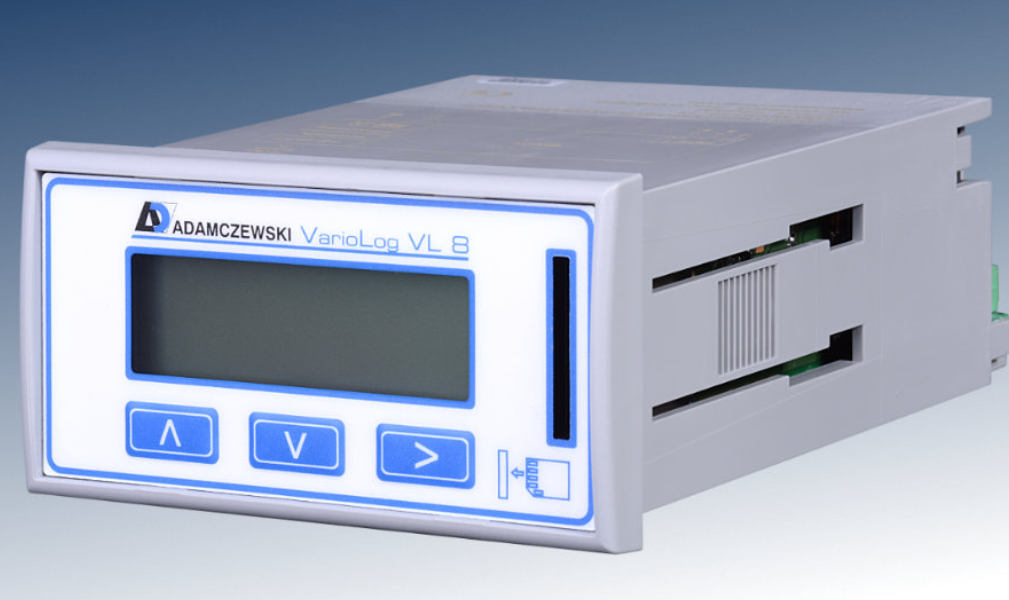

AD-VL 8 A1, AD-VL 8 A4, AD-VL 8 A8
產品介紹
VarioLog AD-VL 8 用于可視化多達8個可獨立參數化的模擬信號，并具有所有通道的同時數據記錄功能。每個通道都有電流/電壓輸入，并且可以自由縮放。有不同類型的顯示，包括跟蹤指示器功能（顯示最高和最低值）。多個線性化功能和一個具有24個x/y點的表格使信號能夠適應非線性信號源，例如顯示體積與高度的關系。可以從列表中選擇刻度顯示單元。測量值以數字形式顯示，還可以通過準模擬條形圖表示。所有參數都可以選擇通過PC（AD Studio）進行編程和存檔。記錄的測量值可以在SD存儲卡上以可自由調整的存儲周期記錄每個通道。此外，可以設置觸發閾值以啟動存儲功能，其中一個通道觸發任何其他通道。
產品參數
指示燈和故障指示

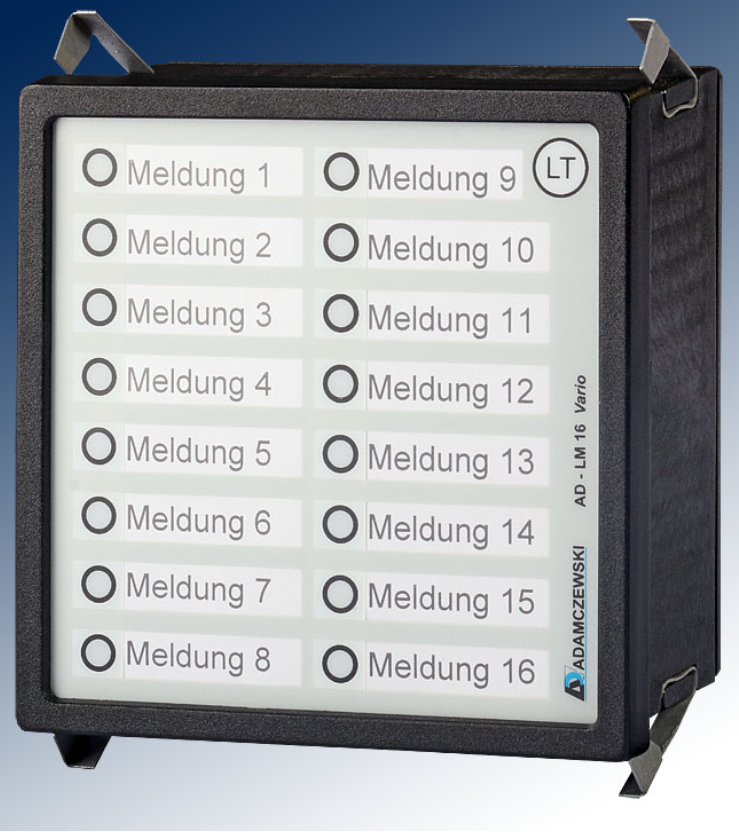

AD-LM 16 FE-VARIO, AD-LMB 16 FE-VARIO
產品介紹
安裝在控制面板前面的信號/故障指示器AD-LM 16 FE-Vario通過16個多色LED指示燈提供關于故障或工作狀態的信息，可通過發光或閃爍來表示。由于多色LED，更改顏色無需更換LED，因此更換技術設備非常簡單。AD-LM 16 Vario可以捕捉和保存輸入的短脈沖，并通過連接外部按鈕進行復位。該設備配有32個獨立輸入，可輕松分配給一個或多個LED。可以通過更改輸入生成顏色變化。在設備前面的觸摸鍵上按一下，即可為所有LED生成燈光測試（所有LED為白色）。AD-LM 16 Vario配有RS485總線接口，可通過AD-Studio（PC）進行配置。所有消息都可以通過插入的條帶（例如紙張、薄膜等）進行標記。這個信號/故障指示器也可以作為無物理輸入的總線版本（AD-16 Vario LMB）提供。可以通過遠程端子塊AD-AB 32或外部主機進行控制。
產品參數
