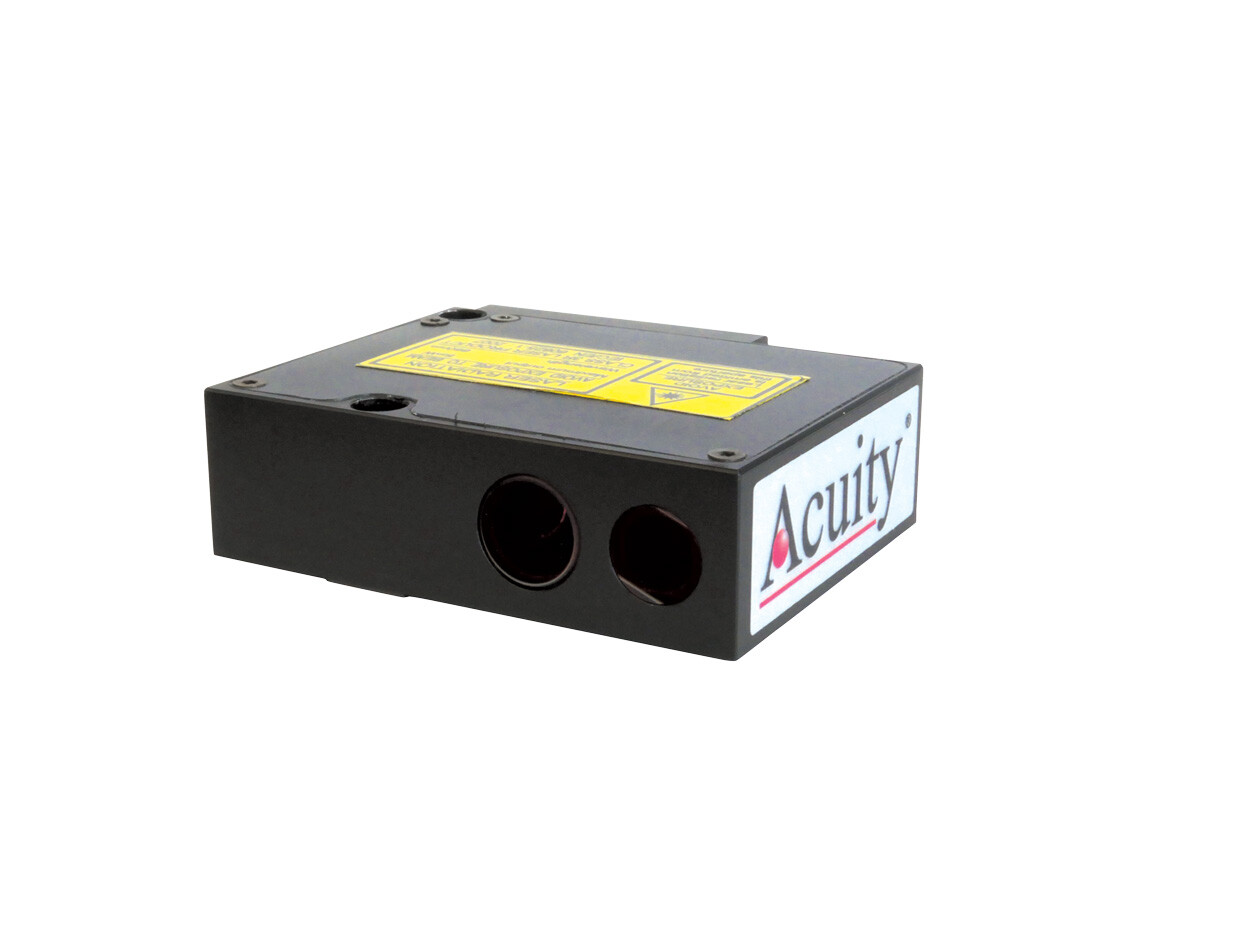

AR550 高速激光傳感器
短距離傳感器
AR550 高速激光傳感器是 Acuity 最快的三角測量設備，適用于尺寸和距離測量。其采樣率高達 70kHz，通常用于需要高速測量的應用場景，如振動測量、道路掃描、車輛碰撞測試和彈道測量。
產品描述
行業領先的速度——高達 70kHz
- AR550 高速激光傳感器采用緊湊型設計，提供 9 種不同的測量范圍：2mm、5mm、10mm、25mm、50mm、100mm、250mm、500mm 和 750mm。
- 該高速激光傳感器的線性度為 ±0.15%，分辨率高達 0.01%（在整個測量范圍內）。
- 所有 AR550 傳感器均標配以太網輸出和 0-10V 模擬輸出，并可選 RS232 或 RS485 串行通信。
- AR550 的采樣率可自定義，通過以太網輸出可傳輸高達 70kHz 的采樣率。
- AR550 高速激光傳感器的獨特規格使其成為需要極高采樣率和精確測量的應用的理想選擇。
多功能選項——激光二極管選項及配件
- AR550 提供多種功率選項，適用于紅色（660 nm）和藍色（405 nm、450 nm）激光器。
- 根據量程，用戶可以選擇 Class 3R（< 5 mW）或 Class 3B（最高約 100 mW）激光器。
- 高功率激光器特別適用于目標較暗或較遠的場景，并可在低功率激光器亮度不足時幫助降低噪聲。
工作溫度范圍
- AR550 的正常推薦工作溫度范圍為 -10°C 至 60°C（14°F 至 140°F），可在大多數環境中無需修改即可使用。
- 如果應用環境超出常規范圍，AR550 提供以下工廠安裝選項：
- 內置加熱器：支持在低至 -30°C（-22°F）的溫度下運行。
- 空氣護套：支持在高達 120°C（248°F）的環境溫度下運行。
- 防濺護罩：防止水濺到激光窗口上干擾光束或光學系統。
適用于多功能高速應用
與其他高速傳感器不同，AR550 的電子元件直接集成在緊湊的傳感器內部。其獨特的尺寸和高速能力使其能夠安裝在各種需要高速測量的環境中，包括以下應用：
- 道路掃描：路面、道路輪廓、道路紋理等。
- 振動測量：揚聲器位移、發動機位移、結構位移測試。
- 快速事件捕捉：碰撞測試傳感器、環境/基礎設施測試。
- 高溫目標的高速測量。
輸出和輸入
- 所有 AR550 高速傳感器均標配以太網輸出和 0-10V 模擬輸出，并可選 RS232 或 RS485 串行通信。
- 以太網接口僅用于數據傳輸，傳感器參數只能通過串行通信進行調整或設置。
- AR550 具有限位輸出功能，可用于指示警報。當目標達到設定位置時，可觸發外部設備。
- AR550 還支持接收外部觸發信號，以進行單次距離測量。
規格表
| AR550 型號 | -2 | -5 | -10 | -25 | -50 | -100 | -250 | -500 | -750 |
| 基礎距離 [in.] | 15 [0.59] | 15 [0.59] | 25 [0.98] | 45 [1.77] | 65 [2.56] | 90 [3.54] | 80 [3.15] | 125 [4.92] | 145 [5.71] |
| 范圍 [in.] | 2 [0.08] | 5 [0.20] | 10 [0.39] | 25 [0.98] | 50 [1.97] | 100 [3.94] | 250 [9.84] | 500 [19.7] | 750 [29.5] |
| 線性度 （+/-） μm [103 英寸] | 距離的 0.15%，500 Hz，到白色目標（85% 漫反射） | ||||||||
| 分辨率 （+/-） μm [103 英寸] | 量程的 0.01% | ||||||||
| 重量 （不含電纜） [盎司] | 110 克 [3.9 盎司] | ||||||||
| 激光類 | 3R 系列 | 3R 系列 | 3R 系列 | 3R 系列 | 3B | 3B | 3B | 3B | 3B |
| 符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001 | |||||||||
| 光源 | 紅色半導體激光器，660 nm 波長或 UV 半導體激光器 405/450 nm 波長（藍色版本） | ||||||||
| 輸出功率 | ≤4.8 毫瓦 | ≤20 毫瓦 | ≤80 毫瓦 | ||||||
| 權力 | 9 – 36 伏直流，最大 250 mA | ||||||||
| 采樣率 | 最大 70 kHz，通過以太網和模擬輸出 | ||||||||
| 環境的 | NEMA – 4X，IP67。保持光學窗口清潔以獲得最佳性能。鋁制外殼。符合關于減少鉛和其他有害物質使用的 RoHS 指令 | ||||||||
| 工作溫度 | -10 – 60°C [14 – 140°F];使用可選加熱器時可降至 -30°C;至 120°C，可選風冷;95% 濕度（非冷凝） | ||||||||
術語解釋
- 基準距離：從傳感器表面到測量起始點的偏移距離。在量程中點處精度最高，激光光斑尺寸最小。
- 量程：傳感器能夠可靠測量位移的工作距離范圍。
- 分辨率：傳感器能夠檢測到的最小距離變化，以滿量程的百分比表示。
- 線性度：傳感器測量數據與真實距離標尺之間的最大偏差，以滿量程的百分比表示。
- 采樣率：從傳感器獲取數據樣本的速度。
