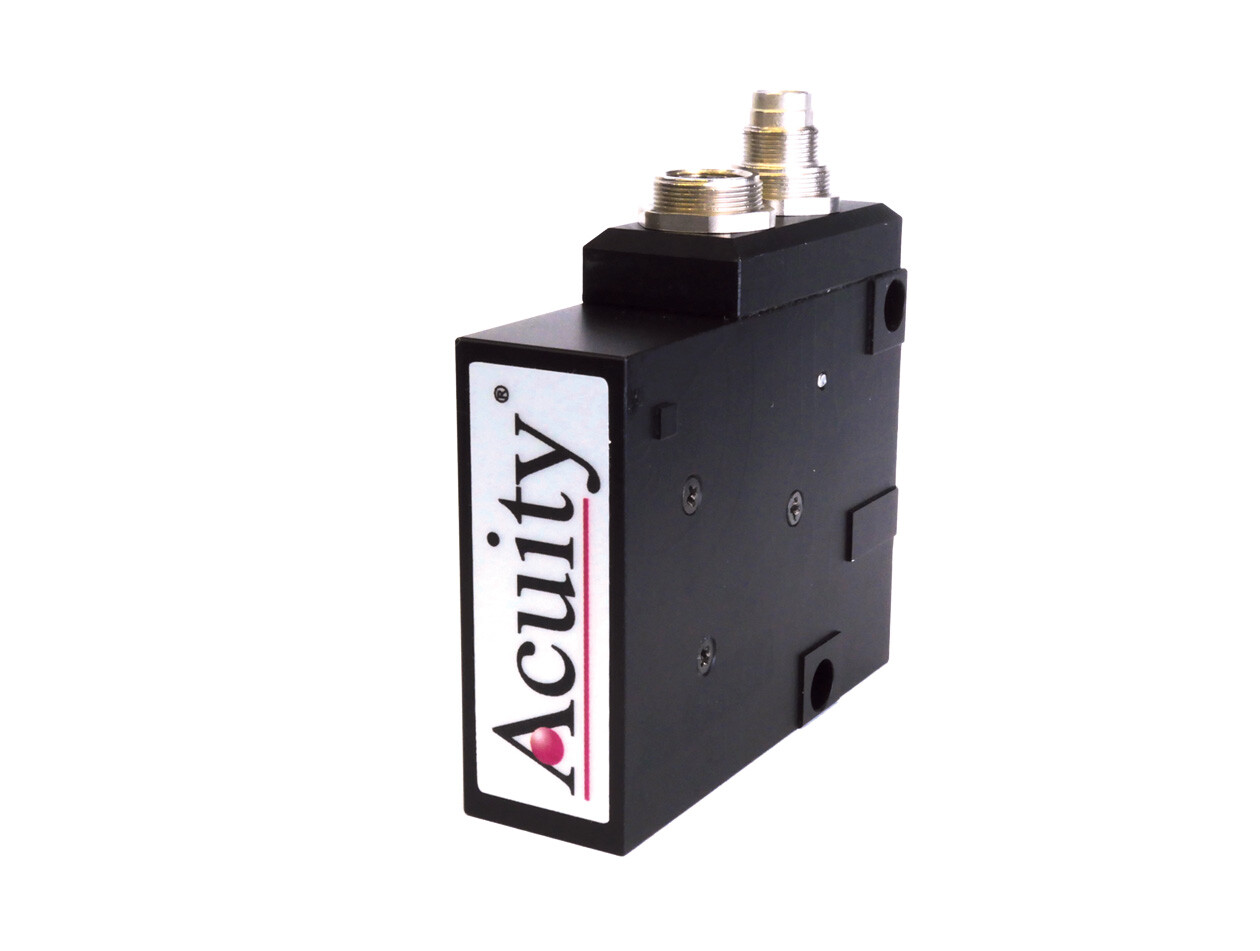

AR550 高速激光傳感器
短距離傳感器
AR550 高速激光傳感器是 Acuity 最快的尺寸和距離測量三角測量設備。這些傳感器的采樣率高達 70kHz，通常用于需要高速的應用，例如振動測量、道路掃描、車輛碰撞測試和彈道測量。
描述
行業領先的速度 – 高達 70kHz
AR550 高速激光傳感器采用緊湊的封裝尺寸，具有 9 種不同的測量范圍：2 毫米、5 毫米、10 毫米、25 毫米、50 毫米、100 毫米、250 毫米、500 毫米和 750 毫米。高速激光器的線性度為 ± 0.15%，在整個測量范圍內分辨率低至 0.01% 以內。所有 AR550 傳感器均標配以太網輸出和 0-10V，可選擇 RS232 或 RS485 作為串行通信選項。AR550 的采樣率可以指定，高速傳感器可以通過以太網輸出傳輸高達 70kHz 的采樣率。AR550 高速激光傳感器的獨特規格為需要極高采樣率和精確測量的應用提供了獨特而令人印象深刻的激光器。
多功能選項 – 半導體激光管選項、附件
AR550 提供多種功率選項，適用于紅色 （660 nm） 和藍色 （405、450 nm） 激光器。根據范圍，您可以選擇兩種顏色的 3R 類 （< 5 mW） 和 3B 類 （最高 ~100 mW） 激光器。更高的功率在目標特別暗和遙遠的應用中非常有用，并且它們可以幫助在較低級別激光器不夠亮的應用中降低噪聲。
AR550 高速傳感器的正常推薦工作溫度范圍為 -10 至 60°C（14 至 140°C），因此無需修改即可在大多數環境中工作。
但是，如果您的應用程序不在“大多數環境”中進行，AR550 為您提供了以下出廠安裝的選項：
- 內部加熱器，允許在低至 -30°C （-22°F） 的溫度下運行。
- 允許在高達 120°C （248°F） 的環境溫度下運行的空氣夾套
- 防濺罩，有助于防止水落在激光窗口上并干擾光束或 opt
專為多功能高速應用而設計
與其他高速傳感器不同，AR550 電子元件直接集成在緊湊型傳感器內部。該傳感器獨特的尺寸和高速能力使激光傳感器能夠安裝在需要高速的各種環境中。這些應用包括：
- 道路掃描?– 道路表面、道路剖面、道路紋理等。
- 振動測量?– 揚聲器位移、發動機位移、結構位移測試
- 捕獲快速事件?– 碰撞測試傳感器、環境/基礎設施測試
- 需要對熱目標進行高速測量
輸出和輸入
所有 AR550 高速傳感器均標配以太網輸出和 0-10V 模擬選項。可選擇標準 RS232 通信或可選的 RS485 串行通信選項。以太網接口僅用于傳輸來自傳感器的數據。傳感器參數只能通過串行通信進行調整或設置。
AR550 具有用于指示警報的限值輸出。這對于在目標到達設定位置時觸發外部設備非常有用。AR550 還有一條線路，用于接收外部觸發器以進行單距離測量。
規格
| AR550 型號 | -2 | -5 | -10 | -25 | -50 | -100 | -250 | -500 | -750 |
| 基礎距離 [in.] | 15 [0.59] | 15 [0.59] | 25 [0.98] | 45 [1.77] | 65 [2.56] | 90 [3.54] | 80 [3.15] | 125 [4.92] | 145 [5.71] |
| 范圍 [in.] | 2 [0.08] | 5 [0.20] | 10 [0.39] | 25 [0.98] | 50 [1.97] | 100 [3.94] | 250 [9.84] | 500 [19.7] | 750 [29.5] |
| 線性度 （+/-） μm [103 英寸] | 距離的 0.15%，500 Hz，到白色目標（85% 漫反射） | ||||||||
| 分辨率 （+/-） μm [103 英寸] | 量程的 0.01% | ||||||||
| 重量 （不含電纜） [盎司] | 110 克 [3.9 盎司] | ||||||||
| 激光類 | 3R 系列 | 3R 系列 | 3R 系列 | 3R 系列 | 3B | 3B | 3B | 3B | 3B |
| 符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001 | |||||||||
| 光源 | 紅色半導體激光器，660 nm 波長或 UV 半導體激光器 405/450 nm 波長（藍色版本） | ||||||||
| 輸出功率 | ≤4.8 毫瓦 | ≤20 毫瓦 | ≤80 毫瓦 | ||||||
| 權力 | 9 – 36 伏直流，最大 250 mA | ||||||||
| 采樣率 | 最大 70 kHz，通過以太網和模擬輸出 | ||||||||
| 環境的 | NEMA – 4X，IP67。保持光學窗口清潔以獲得最佳性能。鋁制外殼。符合關于減少鉛和其他有害物質使用的 RoHS 指令 | ||||||||
| 工作溫度 | -10 – 60°C [14 – 140°F];使用可選加熱器時可降至 -30°C;至 120°C，可選風冷;95% 濕度（非冷凝） | ||||||||
選件和附件
連接選項
串行通信
RS232：
RS-232 0utput 是 AR550 的標準配置。隨激光器購買的電纜帶有飛線，可以直接連接到您的計算機或 PLC 使用的任何連接器。來自 AR500 的數據可以設置為二進制或 ASCII 輸出。最大傳輸速率為 921600 波特。
RS485：
AR550 可以購買帶有 RS-485 串行輸出的端口。RS485 通常用于更遠距離的通信和更快的數據速率。多個設備可以共享一條線路，因為 RS485 是多點的。RS-485 串行輸出取代了 RS-232 輸出，因此請在訂購前仔細檢查您的應用程序所需的輸出。如果您沒有支持 RS485 通信的計算機或控制器或 PLC，則可能需要使用商用 RS485 到 RS232 轉換器。
模擬通信
0-10V：
最大和最小電流輸出可以設置為傳感器量程上的任何點，必要時甚至可以反轉方向。我們建議使用盡可能短的電纜長度，以減少任何引起干擾的噪音。
以太網接口
以太網輸出是 AR550 型號的標準配置。以太網接口僅用于傳輸來自傳感器的數據。傳感器的參數設置通過 RS232 或 RS485 接口進行。手冊中詳細介紹了工廠參數，包括目標 IP 地址、網關 IP 地址、子網標記等。
環境耐久性選項
內部加熱器
AR550 可以訂購工廠安裝的內部加熱器。該加熱器允許傳感器在低至 -30°C （-22°F） 的溫度下運行。這使得 AR500 可以安裝在寒冷的環境中，而無需定制外殼。用戶可以配置溫度設置以適合他們的應用。
空氣夾克
AR550 也可以訂購工廠安裝的空氣套。通過施加適當?shù)膹娭瓶諝猓諝鈯A套允許 AR500 在高達 120°C （248°F） 的環境溫度下運行。這使得 AR550 可以安裝在高溫環境中，而無需定制外殼。
防濺罩
AR550 可配備工廠安裝的防濺罩。這并沒有提高激光器的防水性（AR550 的防護等級為 IP67，可以承受飛濺），但它確實有助于保持激光窗口沒有水、污垢、油和其他碎屑，并減少清潔窗口的需要以確保準確運行。?
連接附件
連接套件
AR550 激光測量傳感器在屏蔽電纜中配有一束未端接的電線。作為一種選擇，Acuity 出售連接套件，以幫助將激光器連接到電源和串行端口。本產品包括一個 120V、15 VDC、交流電源;一根帶 DB9 連接器的串行電纜;和一個固態 NEMA-4X 接口盒。接口盒包括兩組用于簡單輸入（從傳感器）和輸出（到您選擇的設備）的接線端子、一個 DB9 公串行連接器輸出和一個桶形電源連接器輸入。您可以通過布線連接到另一根未端接的電纜，也可以將 DB9 串行電纜直接連接到接口盒，或者同時將兩者連接。
還提供：串行到 USB 電纜選項;240 V 版本，帶歐式插頭。
