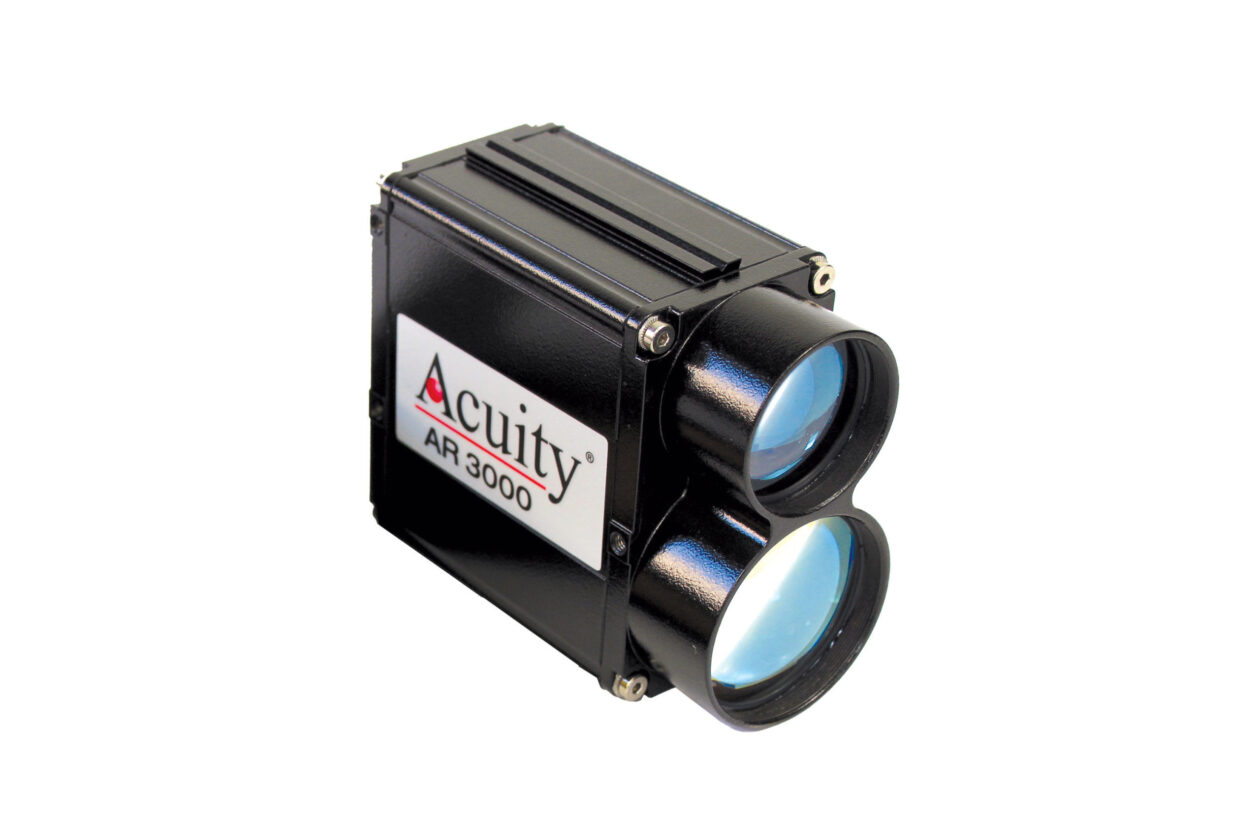

AR3000 測距傳感器
長距離傳感器
AR3000 測距傳感器是 Acuity 距離最長的型號。飛行時間傳感器非常適合測量起重機和小車的位置，距離自然表面可達 300 米，使用反射板目標時可達 3,000 米。
描述
3000 米的測量范圍
Acuity 的測距激光器是一種專為工業應用打造的長距離非接觸式測量傳感器。AR3000 使用飛行時間測量原理來測量 0.5 米（1.6 英尺）到 300 米（~980 英尺）的目標距離。它可以與任何不透明目標一起使用，專門用于測量低反射率表面（例如瀝青、草地、氧化鋼和鋁）的距離。傳感器測量的精度通常為 +/-20 mm，但這取決于目標表面的反射率、環境光和溫度條件。深色目標可能會降低激光的范圍和精度。在最佳條件下，AR3000 的最大測量頻率為 2kHz。
對于非常遠的測量，可以使用反射目標材料 （3M Scotchlite 3000X） 將最大測量范圍增加到 3000 米（1.9 英里）。
1 級，人眼安全
AR3000 激光測量傳感器是一種人眼安全（I 類）紅外激光設備，具有板載可見光瞄準導航激光器（2 類）選項，可通過串行接口手動打開和關閉。激光束光斑尺寸為 5 mm，發散度為 0.6mrad。在非常遠的距離上可能需要大型目標。
多功能、長距離應用
人眼安全的激光器和堅固的外殼設計（NEMA-4、IP67）使其成為工業測量應用的多功能選擇。AR3000 距離激光測量傳感器的典型應用包括橋式起重機監控、小車定位、船舶停靠定位應用、車輛和船舶的位置監控、鋼鐵和滾子廠的過程監控、激光高度計應用和高度測量等。在特殊模式下，AR3000 還可以報告瞬時速度或連續速度測量值，用于其他測量應用。
AR3000 的工作溫度為 -40 至 60 °C [-40 至 140 °F]，并具有內置加熱器，當超過限制時會自動打開/關閉。可以手動進行專門配置，以滿足客戶/應用要求，以校準傳感器以進行距離測量。
輸出和輸入
您可以選擇標準 RS232 或可選的 RS422 串行接口，以便與計算機或 PLC 通信。AR3000 還配備了標準的 4-20 mA 電流回路輸出。模擬輸出可以編程為具有自定義測量范圍，最小和最大電流可以設置為激光器范圍內的任何點。
AR3000 有一個用于指示警報的限位開關。這對于在目標到達設定位置時觸發外部設備非常有用。數據格式包括 ASCII 和二進制，并帶有可選的終止字符。該傳感器還可以在其數據流中輸出傳感器的內部溫度和返回信號幅度。振幅也可以使用傳感器后面板上的 LED 指示燈進行定性判斷。
AR3000 具有多種測量模式，針對速度、精度、長距離或短測量窗口進行了優化。
規格
| AR3000 測距傳感器 | 標準 AR3000 （2mrad 發散） | AR3000（10 mrad 發散度） |
| 范圍： | ||
| 至 90% 反射率目標（白色） | 0.5 – 300 米 [20 英寸 – 980 英尺] | 0.5 – 50 米 [20 英寸 – 165 英尺] |
| 到 10% 反射率目標（深色） | 8 – 200 米 [26 – 650 英尺] | 0.5 – 50 米 [20 英寸 – 165 英尺] |
| 至 高增益反射器 | 最大 3 公里 [1.9 英里] | 那 |
| 準確性 | 100 Hz 時為 +/- 20 毫米 [0.79 英寸] | |
| 2000 Hz 時為 +/- 60 毫米 [2.36 英寸] | ||
| 分辨率 | 1 毫米 [0.04 英寸] | |
| 采樣率 | 最大 2000 Hz，或采樣觸發（串行命令和模擬） | |
| 重量（減去電纜） | 850 克 [1.9 磅] | 650 克 [1.4 磅] |
| 激光（測量） | 905 nm，紅外，1 類，IEC/EN60825-1：2001 | |
| 激光發散 | 1.7 MRAD | 10 先生 |
| 工作溫度 | -40 至 60 °C [-40 至 140 °F] | |
| 環境 | NEMA – 4，IP67。保持鏡頭清潔以獲得最佳性能。鋁制外殼。 | |
選件和附件
連接選項
Acuity 為 AR1000 激光測距儀設備提供以下標準和可選輸出：
標準 RS-232 串行輸出
RS-232 輸出是 AR3000 的標準配置。隨激光器購買的電纜帶有飛線，可以直接連接到您的計算機或 PLC 使用的任何連接器。來自 AR3000 的數據以 ASCII 格式輸出，并且可以設置為十進制或十六進制數字。最大傳輸速率為 460800 波特。
可選 RS-422 串行輸出
AR3000 可以購買帶有 RS-422 串行輸出的電纜，適用于需要長電纜 （> 20 英尺） 的應用。RS-422 串行輸出取代了 RS-232 輸出，因此請在訂購前仔細檢查您的應用所需的輸出。RS-422 輸出的可用采樣率、格式和軟件配置命令與 RS-232 相同。
標準電流環路輸出
所有 AR3000 傳感器均包含 4-20 mA 模擬電流輸出。最大和最小電流輸出可以設置為傳感器范圍上的任何點，必要時甚至可以反轉方向。4-20 mA 輸出的最大電壓能力為 10 V，我們建議在測量點將 400 至 500 Ω 的電阻器連接到電流回路線，以獲得最佳精度。
電纜
AR3000 可以訂購一根 2 米（6 英尺）長的電纜，該電纜帶有一個 Binder 425 系列連接器，用于與傳感器的 Binder 723 系列端口配接。可根據要求訂購更長的電纜。
反射目標片材
為了提高 300 米內的性能并將測量范圍擴展到 3 公里，請使用鏡面反射目標以獲得最高亮度和可靠反射。這些目標會將 905nm 激光直接反射回傳感器。Acuity 以 2 英寸 X 12 英寸（51 毫米 X 310 毫米）的塊狀出售這種反光膜的一部分。
激光發散選項
標準 AR3000 型號包括激光發散度為 2 毫弧度的光學設計。這適用于大多數應用。在某些應用中，采用這種配置的傳感器無法在 8 米到深色表面<范圍內準確測量。AR3000 可以專門訂購 10 毫弧度的更寬激光發散度。這大大提高了所有表面反射率的近距離性能，但將整體范圍限制為 <50 米。
觸控面板顯示
與 Acuity 激光測距傳感器配合使用的獨立終端接口。這些全封閉裝置通過全彩 LCD 和觸摸屏提供現代界面，取代了面板儀表、字母數字顯示器和模擬控制器。觸摸面板顯示器使用 RS-232 串行接口與多達 6 個 Acuity 傳感器通信。使用屏幕上的按鈕可以輕松配置觸摸面板，以顯示、縮放甚至繪制傳感器的距離輸出。可以使用皮重函數測量相對尺寸。將兩個 Acuity 傳感器配對在一起后，觸摸面板可以用作測厚儀。可以在觸摸面板中編程限制，以向操作員發出視覺警告，指示目標太近或太遠、太厚或太薄。使用 USB 閃存驅動器，可以記錄和保存測量結果以供進一步分析。
