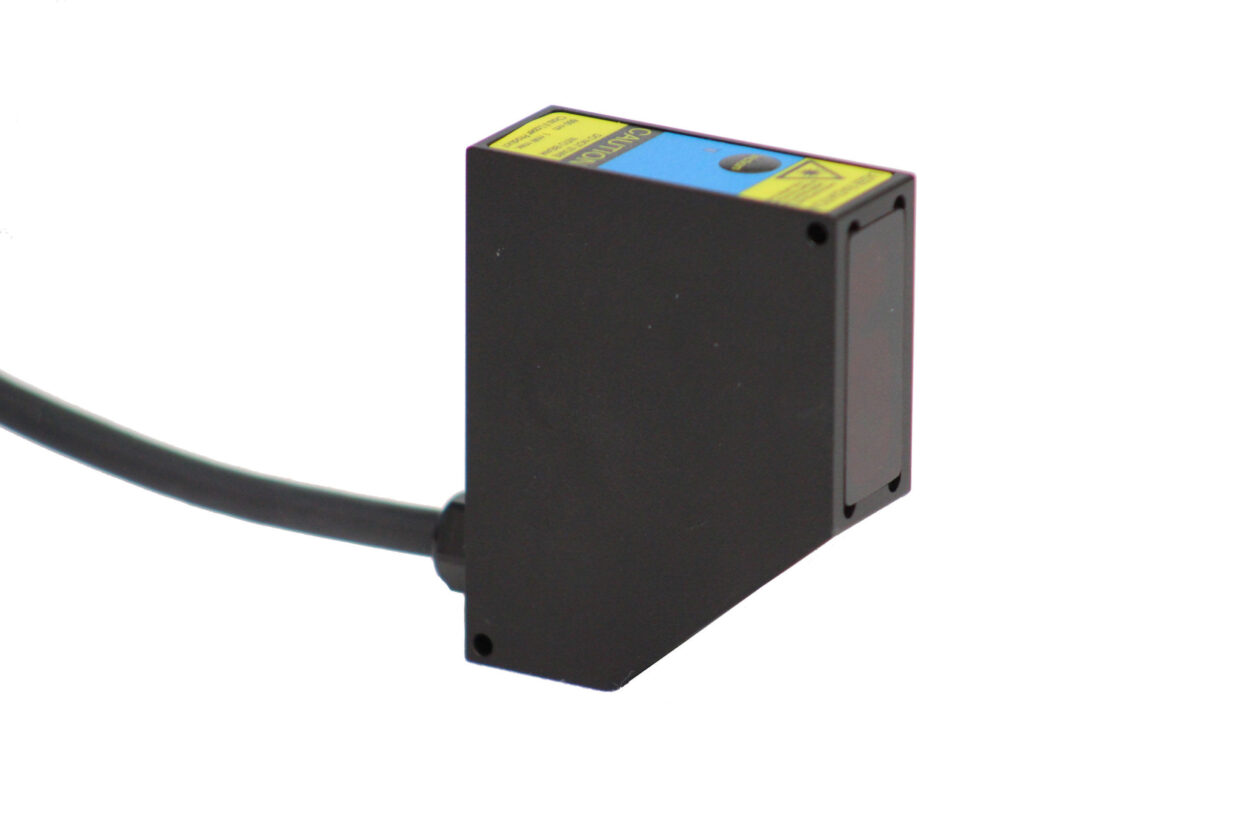

AR200 激光測量傳感器
短距離傳感器
AR200 激光測量傳感器是一款緊湊、耐用且可靠的傳感器，適用于木材、醫療和高科技等多個行業。AR200 傳感器包含五種不同型號，測量范圍可達 100 毫米（4 英寸），精度高達 6 微米，能夠滿足精確測量的需求。
產品描述
堅固的測量性能
Acuity 的 AR200 緊湊型測量傳感器采用激光三角測量原理，用于精確的位移、距離和位置測量。AR200 系列包含五種型號，測量范圍從 6 毫米（0.25 英寸）到 100 毫米（4 英寸），線性度在測量范圍的 0.1% 以內。所有 AR200 傳感器均采用 CMOS 探測器，可實現高達 1250 Hz 的測量頻率，分辨率在整個測量范圍內達到 0.03%。
AR200 發射 Class 2 紅色可見激光二極管，測量范圍中點的光斑尺寸小至 35 微米。
易于集成
所有 AR200 型號均標配模擬（4-20mA、0-10V）、串行（RS232）和限位開關輸出。AR200 配備兩個限位開關，如果測量值超出可編程限值，將輸出 100 mA 電流。AR200 限位開關用于觸發外部 PLC 功能，如二次處理、聲光報警或其他 PLC 操作。所有參數和設置均可通過傳感器接口面板上的按鈕或通過 PC 串行命令進行選擇，操作簡便。Acuity 與大批量和小批量客戶合作，提供易于集成到現有工作空間的定制激光傳感器。
廣泛應用的耐用性
AR200 激光測量傳感器專為承受惡劣的工業環境而設計，常用于木材、醫療和高科技行業。該傳感器可測量從石膏板到鋼材的多種材料，在某些應用條件下還可用于測量玻璃的距離。所有 AR200 型號均內置自動增益控制功能，確保在目標顏色變化的情況下仍能獲得高質量的測量結果。典型應用包括鋼帶厚度測量、焊劑高度測量、發動機位移和振動測量等。AR200 激光測量傳感器價格實惠，可作為 LVDT 傳感器的替代品，用于非接觸式位移測量。
規格
| 參數/型號 | AR200-6 | AR200-12 | AR200-25 | AR200-50 | AR200-100 |
|---|---|---|---|---|---|
| 量程 | 0.250 [6.350 mm] | 0.500 [12.70 mm] | 1.00 [25.40 mm] | 2.00 [50.80 mm] | 4.00 [101.6 mm] |
| 基準距離 | 0.71 [18.03 mm] | 0.664 [16.87 mm] | 0.85 [21.59 mm] | 0.67 [17.018 mm] | 1.1 [27.94 mm] |
| 線性度 (±0.1% 量程) | 0.00025 [6.35 μm] | 0.0005 [12.7 μm] | 0.001 [25.4 μm] | 0.002 [50.8 μm] | 0.004 [101.6 μm] |
| 分辨率 (0.03% 量程) | 0.00007 [1.9 μm] | 0.00014 [3.8 μm] | 0.0003 [7.6 μm] | 0.0006 [15.2 μm] | 0.0012 [30.5 μm] |
| 激光光斑尺寸 (量程中點, 量程終點) | 35 μm, 100 μm | 40 μm, 200 μm | 45 μm, 130 μm | 50 μm, 220 μm | 55 μm, 250 μm |
| 激光類型 | 650 nm, 1 mW 最大功率，可見紅光，Class 2。符合 21 CFR 1040 和 IEC/EN 60825-1:2001 標準 | ||||
| 采樣率 | 0.2 – 1250 Hz，或通過串行命令或硬件觸發采樣 | ||||
| 電源 | 12 – 30 VDC，<150 mA | ||||
| 工作溫度 | 32 – 140°F [0 – 60°C] | ||||
| 環境防護等級 | NEMA-4, IP65 | ||||
| 重量 (不含電纜) | 3 oz. [85 g] |
術語解釋：
- 基準距離：從傳感器表面到測量起始點的偏移距離。在量程中點處精度最高，激光光斑尺寸最小。
- 量程：傳感器能夠可靠測量位移的工作距離范圍。
- 分辨率：傳感器能夠檢測到的最小距離變化，以滿量程的百分比表示。
- 線性度：傳感器測量數據與真實距離標尺之間的最大偏差，以滿量程的百分比表示。
- 采樣率：從傳感器獲取數據樣本的速度。
連接選項
Acuity 為 AR200 激光測量傳感器提供以下標準和可選輸出：
標準 RS-232 全雙工串行輸出
- 所有 AR200 傳感器均配備一根可拆卸的 5 米 8 芯屏蔽電纜，用于供電和 RS232 串行通信。
- 可選配件：10 米電纜或 90° 連接電纜。
- 傳輸速率可在 1.2K 至 230.4K 波特之間調整。
- 串行輸出可配置為多種數據格式：
- ASCII 格式：可用于終端設備或仿真程序的可視化讀取。
- 二進制格式：適用于應用程序軟件，數據傳輸為 3 字節/樣本，范圍為 0 – 50K，以 Hex FF 終止。
- ASCII 輸出格式最多為 11 字節/樣本。
標準電流環輸出
- AR200 傳感器標配 4-20 毫安電流輸出。
- 最大和最小電流輸出可設置為傳感器量程內的任意點，甚至可反轉方向。
- 4-20 mA 輸出的最大電壓能力為 10 伏，建議在測量點連接一個 400 至 500 Ω 電阻以獲得最佳精度。
標準電壓輸出
- AR200 激光測量傳感器標配 0-10V 電壓輸出。
- 電壓輸出的零點和跨度點可設置在探測器測量范圍內的任何位置。
顯示配件
觸摸屏顯示器
- 觸摸屏顯示器（帶數據顯示）是一種獨立終端接口，適用于 Acuity 激光距離傳感器。
- 這些全封閉單元通過全彩色 LCD 和觸摸屏提供現代界面，可替代面板儀表、字母數字顯示器和模擬控制器。
- 觸摸屏顯示器可通過 RS-232 串行接口與最多 6 個 Acuity 傳感器通信。
- 觸摸屏可通過屏幕按鈕輕松配置，以顯示、縮放甚至繪制傳感器的距離輸出。
- 使用清零功能可測量相對尺寸。
- 配對兩個 Acuity 傳感器時，觸摸屏可用作厚度計。
- 可編程設置限值，當目標太近、太遠、太厚或太薄時，向操作員發出視覺警告。
- 通過 USB 閃存驅動器，可記錄和保存測量數據以供進一步分析。
連接配件
連接套件
- AR200 激光測量傳感器配有一根未端接的屏蔽電纜。
- 作為可選配件，Acuity 提供連接套件，幫助將激光傳感器連接到電源和串行端口。
- 套件包括：
- 120V、15 VDC 交流電源適配器；
- 帶 DB9 連接器的串行電纜；
- 固態 NEMA-4X 接口盒。
- 接口盒包括：
- 兩組端子塊，用于簡單輸入（來自傳感器）和輸出（到所選設備）；
- 一個 DB9 公頭串行連接器輸出；
- 一個桶形電源連接器輸入。
- 用戶可以選擇將電線傳遞到另一根未端接的電纜，或直接將 DB9 串行電纜連接到接口盒，或同時進行。
其他可選配件
- 串行轉 USB 電纜；
- 240V 版本（帶歐式插頭）。
