AccuProfile 820 激光掃描儀
2D-3D 激光掃描儀

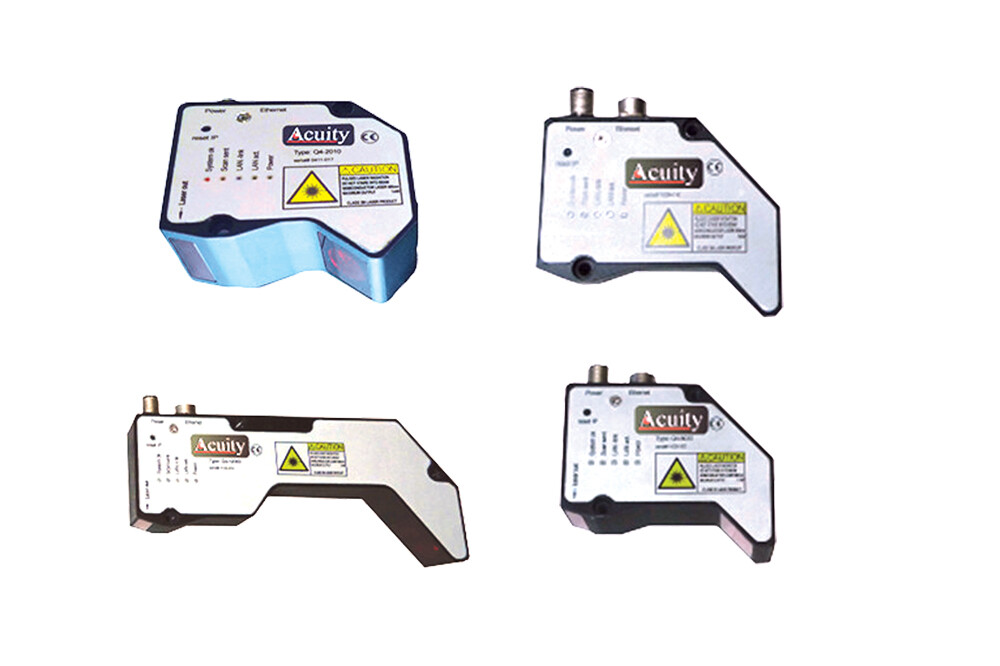

AP820 2D 激光掃描儀系列提供多種外殼尺寸、測量范圍和二極管/附件選項，可用于各種測量應用。2D/3D 傳感器在光亮或鋸齒狀目標以及高環境光環境中表現非常出色。傳感器的自動增益和高動態范圍允許在復雜的應用中進行測量，甚至可以對尖銳目標進行邊緣掃描。
激光掃描儀用于 2D 和 3D 輪廓
非接觸式激光掃描，測量表面、物體和場景的尺寸
Acuity 激光線傳感器經常用于自動化和質量控制應用，以測量和驗證尺寸、檢測缺陷和缺陷和/或識別目標表面變化。2D?Laser Line 掃描儀的常見應用領域包括鋼鐵和鋁生產、汽車、航空航天技術、電子、機器人和焊接。輪廓掃描儀（如 AccuProfile 820 激光掃描儀）提供多種外殼尺寸、測量范圍和二極管/附件選項，可用于各種測量應用。
激光輪廓測量創建目標的2D和3D形狀輪廓，并幫助提供平面度測量、缺陷和誤差測量、監控質量控制等。激光掃描儀在光亮或鋸齒狀目標以及高環境光環境中表現非常出色。在一個質量控制示例中，激光線傳感器幫助檢查電池端子的質量，以確保高度和形狀是否正確。激光輪廓儀也可用于在線測量，例如測量沿輸送線下的不同包裝尺寸的體積。
描述
高精度傳感器和 Laser Line 三角測量原理
AccuProfile™ 820 激光掃描儀使用高精度傳感器，通過發射可見激光的三角測量光束來確定位移和表面高度，從而在目標表面上形成一條線。來自表面的反射光由傳感器內部的二維檢測器以一定角度觀察。二維輪廓輪廓由掃描儀的微處理器根據漫反射激光線的像素數據計算得出。輪廓輪廓通過以太網通信傳輸到計算機。通過將掃描儀的位置與來自傳送帶、線性平臺或機器人運動的編碼器輸入同步來創建實時 3D 輪廓。指定了多種型號，每種型號都允許不同的測量范圍和視場。
用于測量復雜表面的緊湊設計
Acuity AP820 激光掃描儀完美滿足各種測量應用的所有要求，甚至可以靈活集成到惡劣的環境中。AP820 2D-3D 激光輪廓儀的一個特殊優勢是它們對與外來光相互作用的高穩定性。掃描儀的精密?CCD 檢測器提供最高的動態光學范圍，使這些設備能夠測量幾乎任何類型的不透明表面，無論是光亮還是啞光，明亮或黑暗。此外，該傳感器在尖銳邊緣和過渡方面表現良好，而其他傳感器可能會產生嘈雜的結果。所有這些都是通過相對較低的激光功率和允許的激光等級來實現的。
適用于多種應用的多功能產品
AP820 系列滿足了大量的測量應用，用于非接觸式測量和檢查表面輪廓、尺寸、變形、平面度、間隙、體積、高度和厚度。產品特點如下：
多種外殼尺寸和測量范圍- X 測量范圍（寬度）從 4.5 到 650 毫米
- Z 軸測量范圍（高度）從 5.9 到 1000 毫米
- 激光波長藍色 405/450 nm，紅色 658 nm
- 對外來光的高穩健性
- 抗振動和沖擊
- 對于高溫應用（發光材料），可選擇空氣/水冷卻
規格
| 820 Laser Scanner 型號 | _5 | _20 | _40 | _60 | _80 | _120 | _240 | _400 |
| Z 軸范圍 | 5.9 [0.23] | 20 [0.79] | 40 [1.6] | 60 [2.4] | 80 [3.2] | 120 [4.7] | 240 [9.5] | 400 [15.7] |
| 范圍開始（z 軸） | 38 [1.5] | 53 [2.1] | 50 [2.0] | 53 [2.1] | 60 [2.4] | 84 [3.3] | 220 [8.7] | 330 [13.0] |
| 范圍結束 （z 軸） | 43.9 [1.7] | 73 [2.9] | 90 [3.5] | 113 [4.5] | 140 [5.5] | 204 [8.0] | 460 [15.7] | 730 [28.7] |
| 線性度，Z 軸 μm [10^3 英寸] | ± Z 范圍的 0.06% | |||||||
| 3.5 [0.14] | 12 [0.47] | 24 [0.95] | 36 [1.4] | 48 [1.9] | 72 [2.8] | 144 [5.7] | 240 [9.4] | |
| Z 軸分辨率，μm [10^3 英寸] | 3.0 [0.12] | 11 [0.43] | 19 [0.75] | 31 [1.2] | 42 [1.7] | 63 [2.5] | 112 [4.4] | 213 [8.4] |
| 視野 X 軸，范圍開始 | 3.9 [0.15] | 10 [0.39] | 20 [0.79] | 30 [1.2] | 40 [1.6] | 60 [2.4] | 120 [4.7] | 200 [7.9] |
| 視野 X 軸，范圍結束 | 5.0 [0.20] | 13 [0.51] | 27 [1.1] | 40 [1.5] | 55 [2.2] | 80 [3.2] | 160 [6.3] | 280 [11.0] |
| 掃描頻率 | 全范圍高達 200 Hz（配置文件/秒） | |||||||
選件和附件
AP820 激光掃描儀選件和附件
為您的應用提供特殊產品
AP820 掃描儀標配以太網接口和緊湊的 IP64 鋁制外殼。我們提供允許在更惡劣的環境中安裝掃描儀的選項。如果您有任何問題，請聯系我們。
外部冷卻模塊
此外部冷卻模塊允許風冷或水冷連接。該模塊直接與掃描儀外殼的側面配接，并將使用溫度擴展到 400°C （752°F）。?
電纜
AP820 標配 2m 電源/控制和以太網電纜。其他電纜提供 4、8、10、15 和 20m 長度。我們提供標準的 PVC 護套或金屬網保護外殼。
半導體激光管選項
Acuity 提供不同的半導體激光管選項，以滿足對目標材料的測量需求。選項包括紅色、藍色或紫色。
窗戶保護
掃描儀玻璃窗的防護罩。此掃描儀選件安裝在激光掃描儀的前輪廓上，以保護其免受碎屑的影響。盾牌的窗口與兩個掃描儀窗口對齊。該鏡架專為需要保護光學眼鏡免受碎屑影響的惡劣環境而設計。
