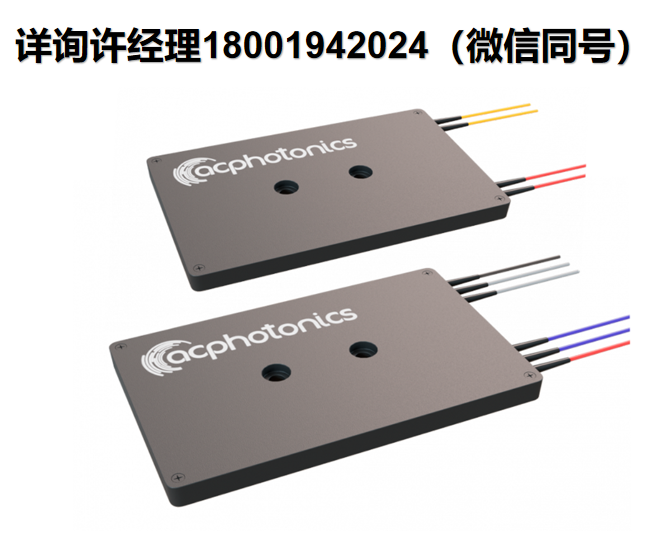

AC Photonics 單通道和雙通道OADM波分復用器
Single and Dual Channel OADM
ACP的100/200 GHz 1通道和2通道OADM利用薄膜涂層技術和非通量金屬粘合微光學封裝的專利設計來實現ITU波長的光分插。它提供ITU信道中心波長、低插入損耗、高信道隔離、寬通帶、低溫度敏感性和無環氧樹脂光路。可用于電信網絡系統中的波長分插。
所有AC Photonics的產品都經過Telcordia資格測試。
AC Photonics 單通道和雙通道OADM波分復用器特征：
- 100/200GHz ITU信道間距
- 低插入損耗
- 寬通帶
- 高通道隔離
- 高穩定性和可靠性
- 無環氧樹脂光路
AC Photonics 單通道和雙通道OADM波分復用器應用：
- 頻道添加/刪除
- 密集波分復用網絡
- 波長路由
- 光纖放大器
- 有線電視光纖系統
AC Photonics 單通道和雙通道OADM波分復用器規格參數：
| 參數 | 單位 | 規范 | |||
|---|---|---|---|---|---|
| 多路復用/多路分解 | |||||
| 中心波長 | GHz網格 | 1530.33 – 1560.61 (21~ 59國際電聯網格) | |||
| 最小通道間距 | GHz | 100 | 200 | ||
| 中心波長準確度 | 納米 | 0.05 | 0.1 | ||
| 頻道數量 | 1 | 2 | 1 | 2 | |
| 通道通帶(@-0.5dB帶寬) | 納米 | ≥ 0.22 | ≥ 0.5 | ||
| 插入損耗(增加/減少通道。1) | 分貝 | ≤ 1.2 | ≤ 1.2 | ≤ 1.2 | ≤ 1.2 |
| 插入損耗(增加/減少通道。2) | 分貝 | – | ≤ 1.5 | – | ≤ 1.5 |
| 插入損耗(Express Ch。) | 分貝 | ≤ 1.0 | ≤ 1.4 | ≤ 1.0 | ≤ 1.4 |
| 通道均勻性 | 分貝 | ≤ 0.4 | ≤ 0.6 | ≤ 0.4 | ≤ 0.6 |
| 通道隔離(僅解復用) | 分貝 | ≥ 25(相鄰) ≥ 35(不相鄰) | ≥ 25(相鄰) ≥ 45(不相鄰) | ≥ 25(相鄰) ≥ 35(不相鄰) | ≥ 25(相鄰) ≥ 35(不相鄰) |
| 通道波紋 | 分貝 | ≤ 0.3 | |||
| 插入損耗溫度靈敏度 | 分貝/攝氏度 | ≤ 0.003 | |||
| 波長溫度漂移 | 納米/℃ | ≤ 0.002 | |||
| 偏振相關損耗 | 分貝 | ≤ 0.1 | |||
| 偏振模式色散 | 著名圖象處理軟件 | ≤ 0.1 | |||
| 方向性 | 分貝 | ≥ 50 | |||
| 回波損耗 | 分貝 | ≥ 45 | |||
| 光功率 | 毫瓦 | ≤ 300 | |||
| 工作溫度 | C | 0至+70(也可根據要求提供擴展溫度) | |||
| 儲存溫度 | C | – 40至+85 | |||
| 包裝尺寸(LxWxH) | 毫米 | S= 89x51x8.0表殼 | |||
